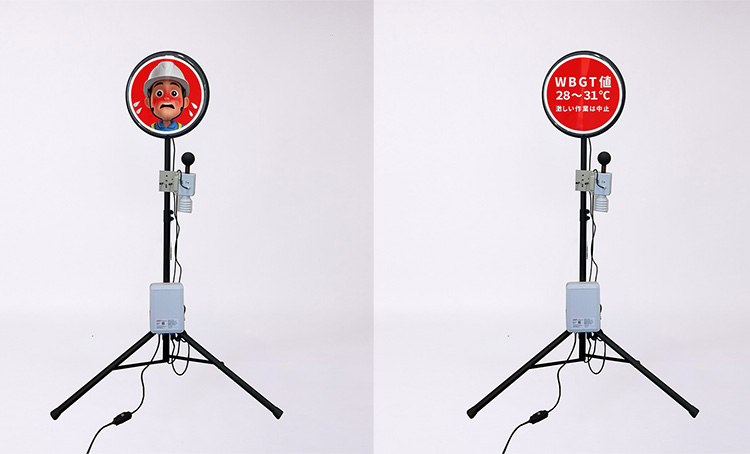

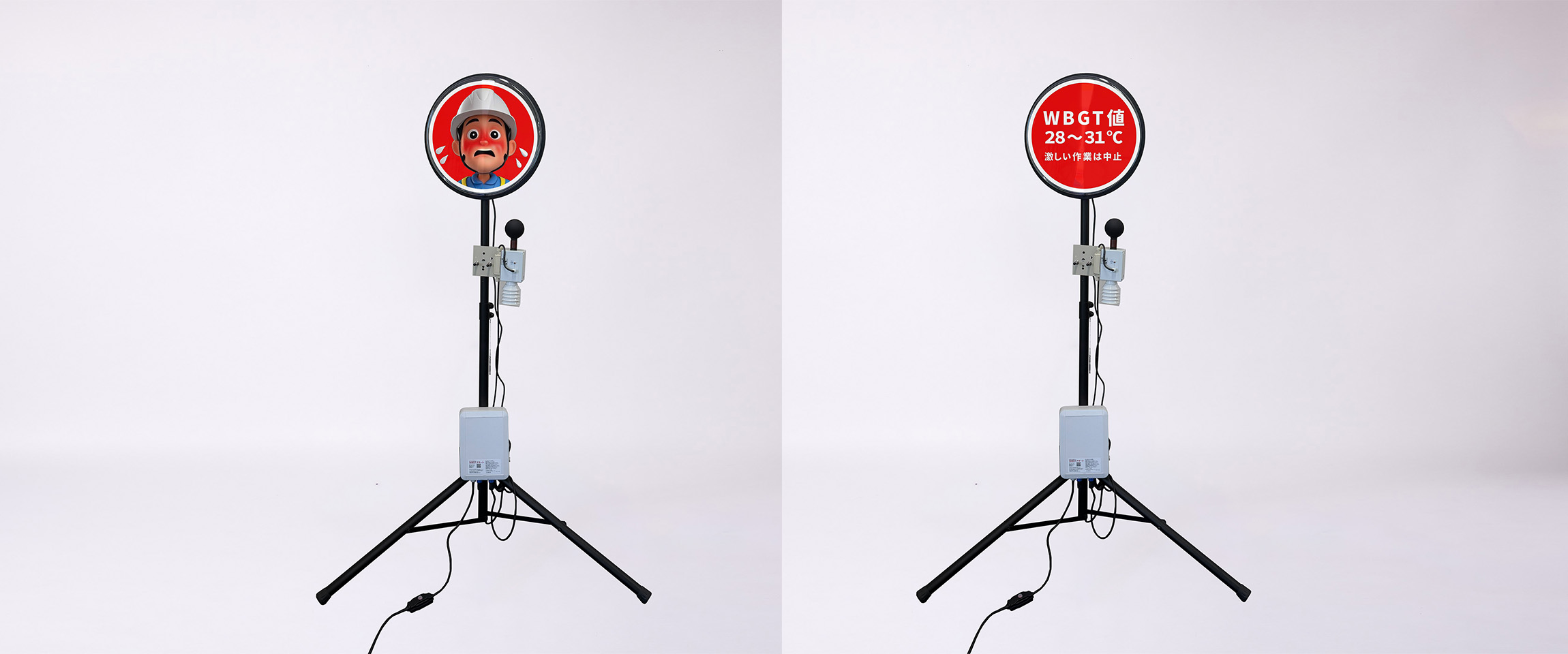

KYサークルサインWBGTアラート

特長

さまざまなシーンで使える多機能設計

• KYサークルサインを活用した熱中症対策機器です。
• 今までにないアニメーション（＋音声）での熱中症対策機器となっており、作業中の方などにも注意喚起が届けやすいです。

※音声については、別途Bluetoothスピーカーをご用意ください（付属しておりません）。

• 表示ディスプレイサイズはΦ450mmでコンパクトで扱いやすいサイズです。
• 三脚支柱等Φ32mmのパイプに差し込むだけで簡単に施工できます。
• 各種計測機器でWBGT値を測定し、表示面に自動で動画を再生（指数により、5段階アニメーション自動切替）。
• 熱中症対策商品でありながら、仕様切替によりオフシーズン（春秋冬）でも活用可能。

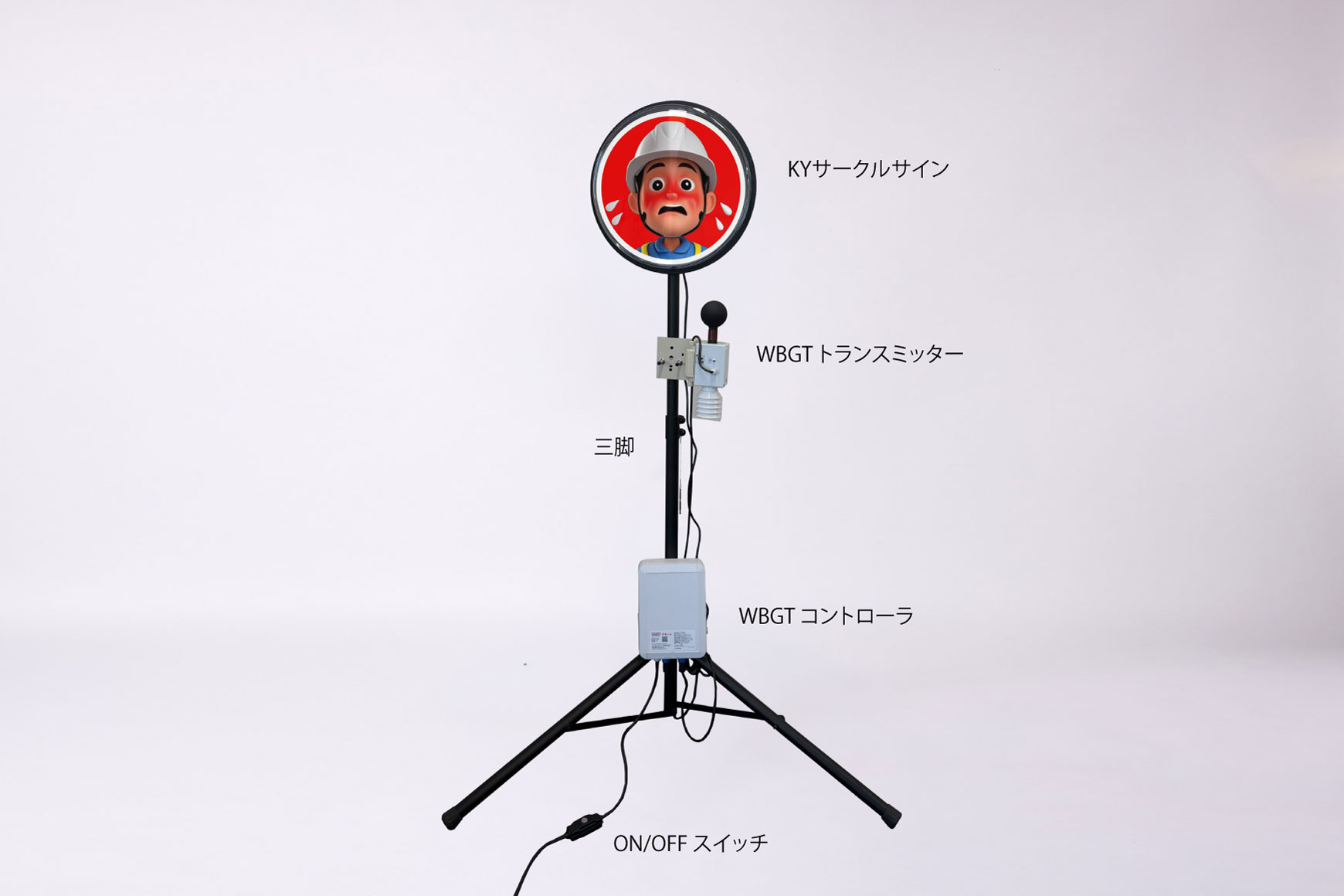

製品構成：KYサークルサイン（WBGT設定済品）、三脚、WBGTトランスミッタ（コードプラグ付）、WBGTコントローラ、12V接続ケーブル、WBGTアラート専用ボックス





サークルサイン：動画表示を行います。詳細については、サークルサインのページをご参照ください。

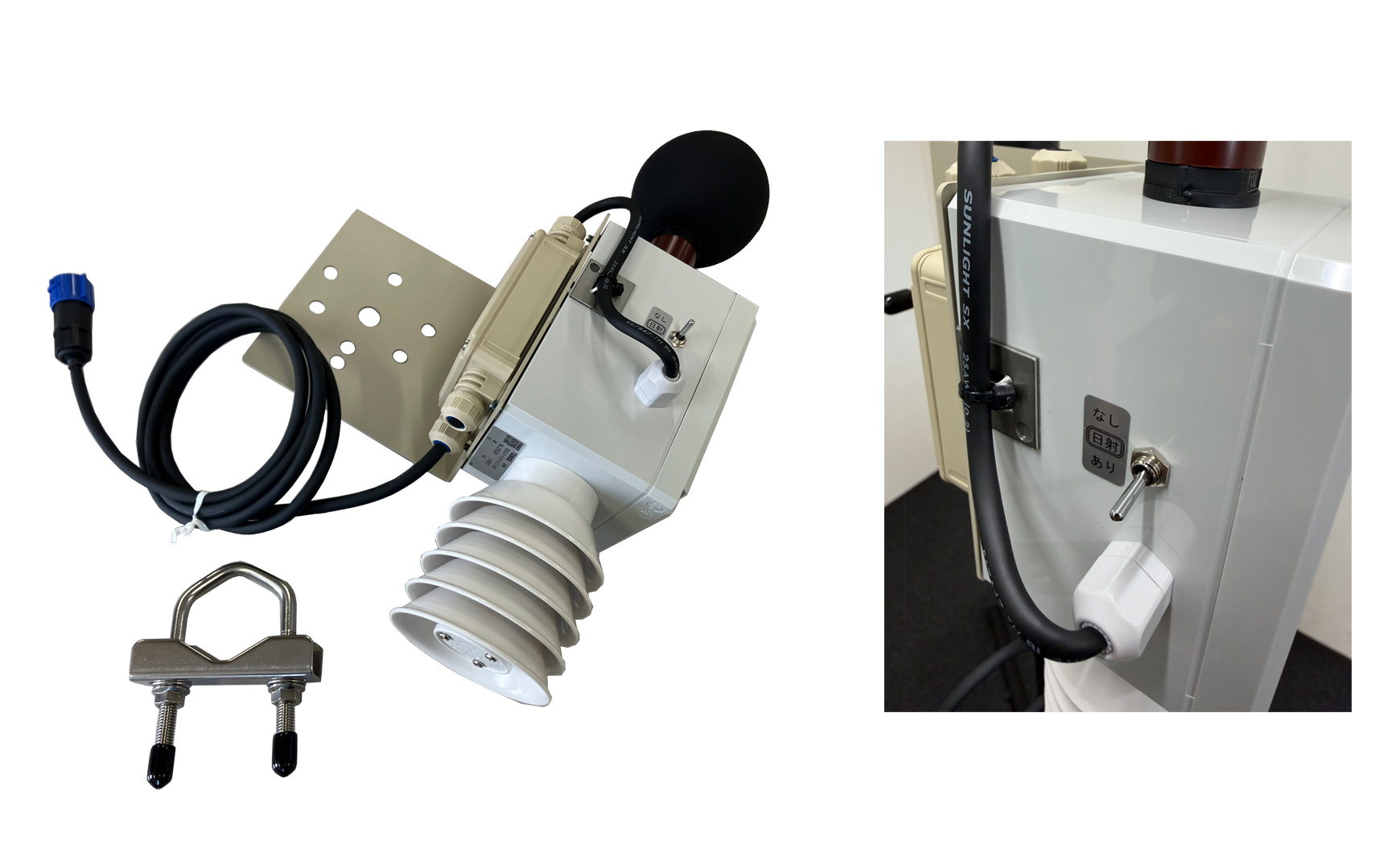

WBGTトランスミッター：WBGT値測定。屋外・屋内切替スイッチがあります。

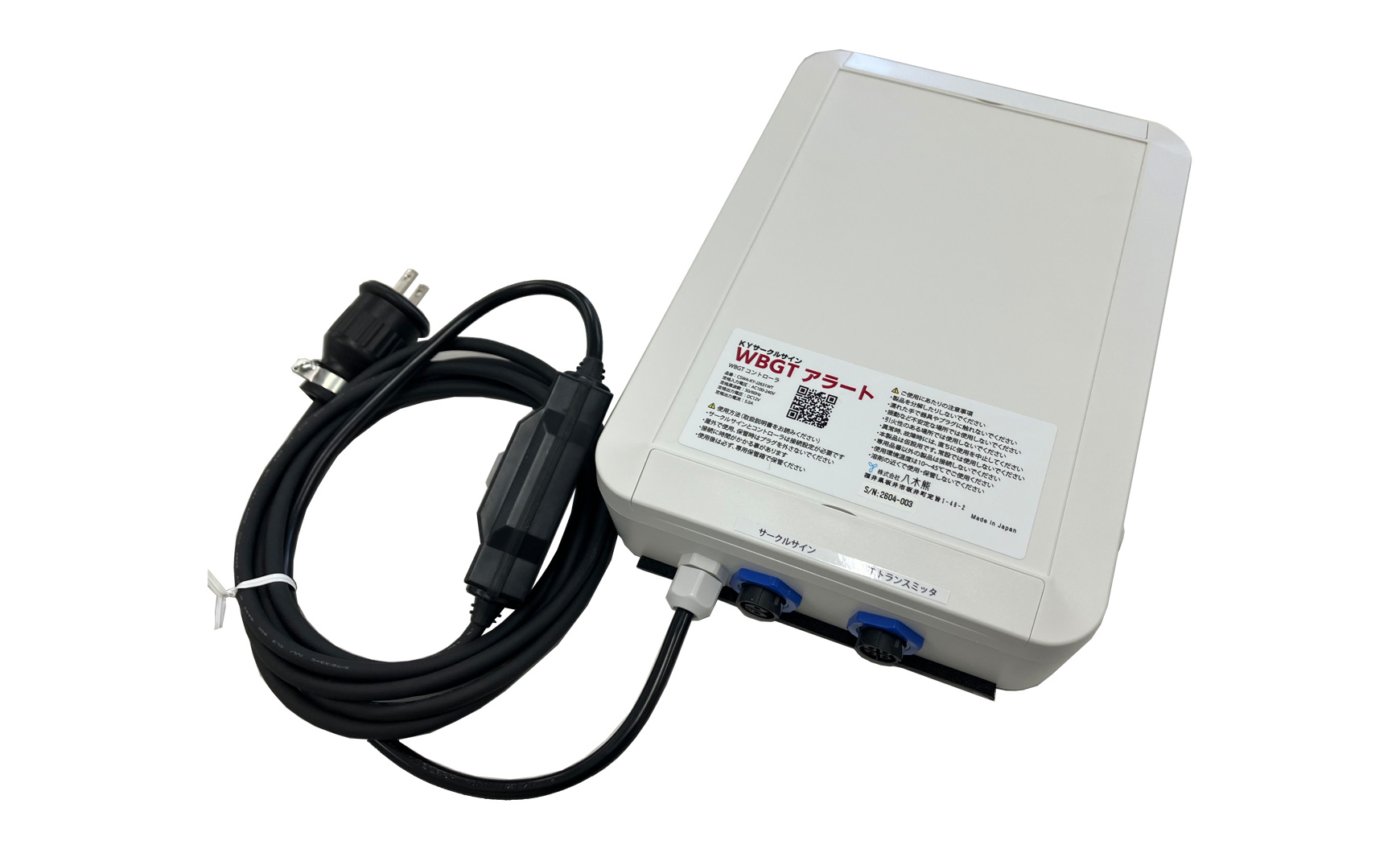

WBGTコントローラ：電源・動画通信指示・ログデータ保管をおこないます。

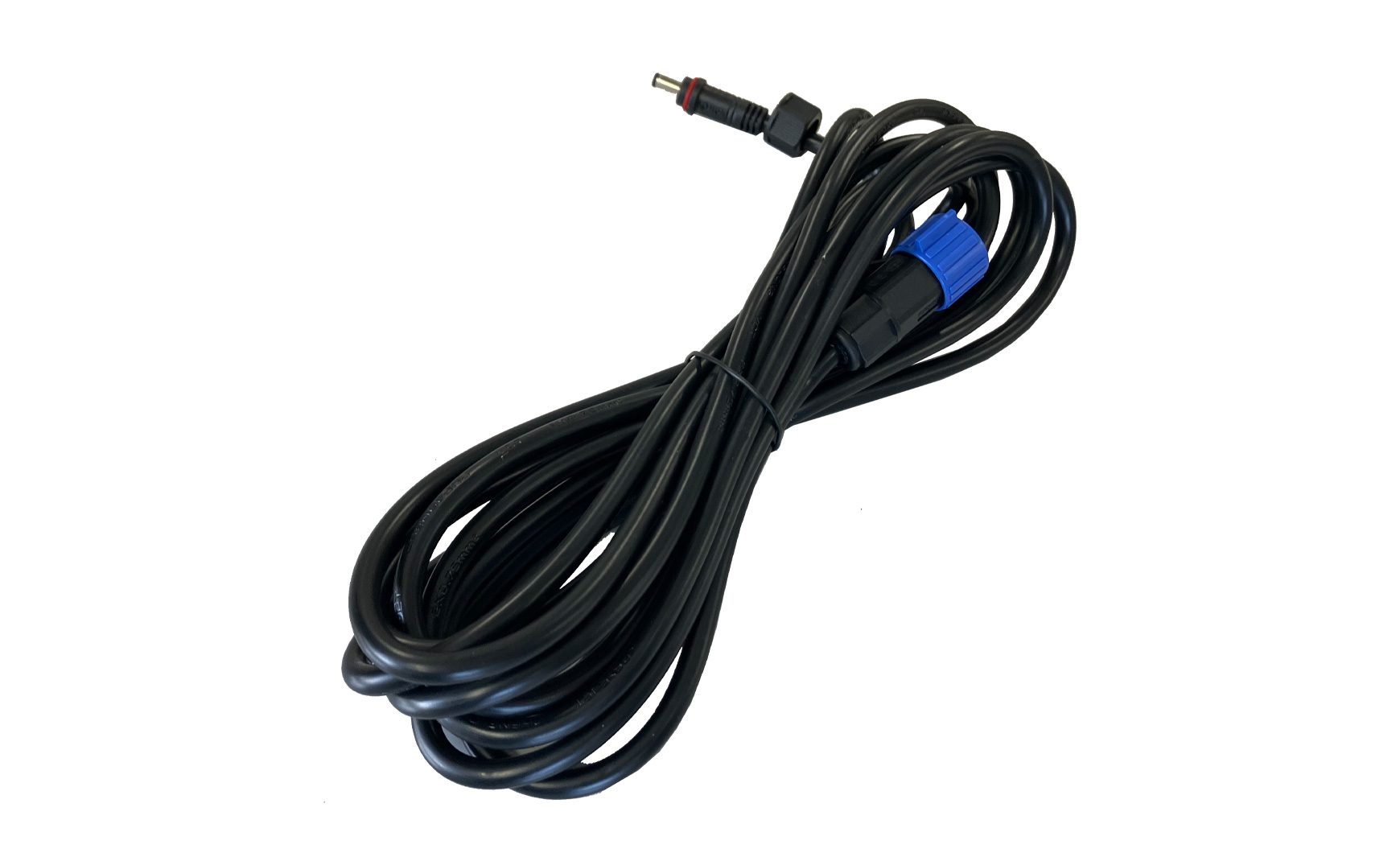

12V接続ケーブル（サークルサイン接続ケーブル）：KYサークルサイン用電源。WBGTコントローラと接続します

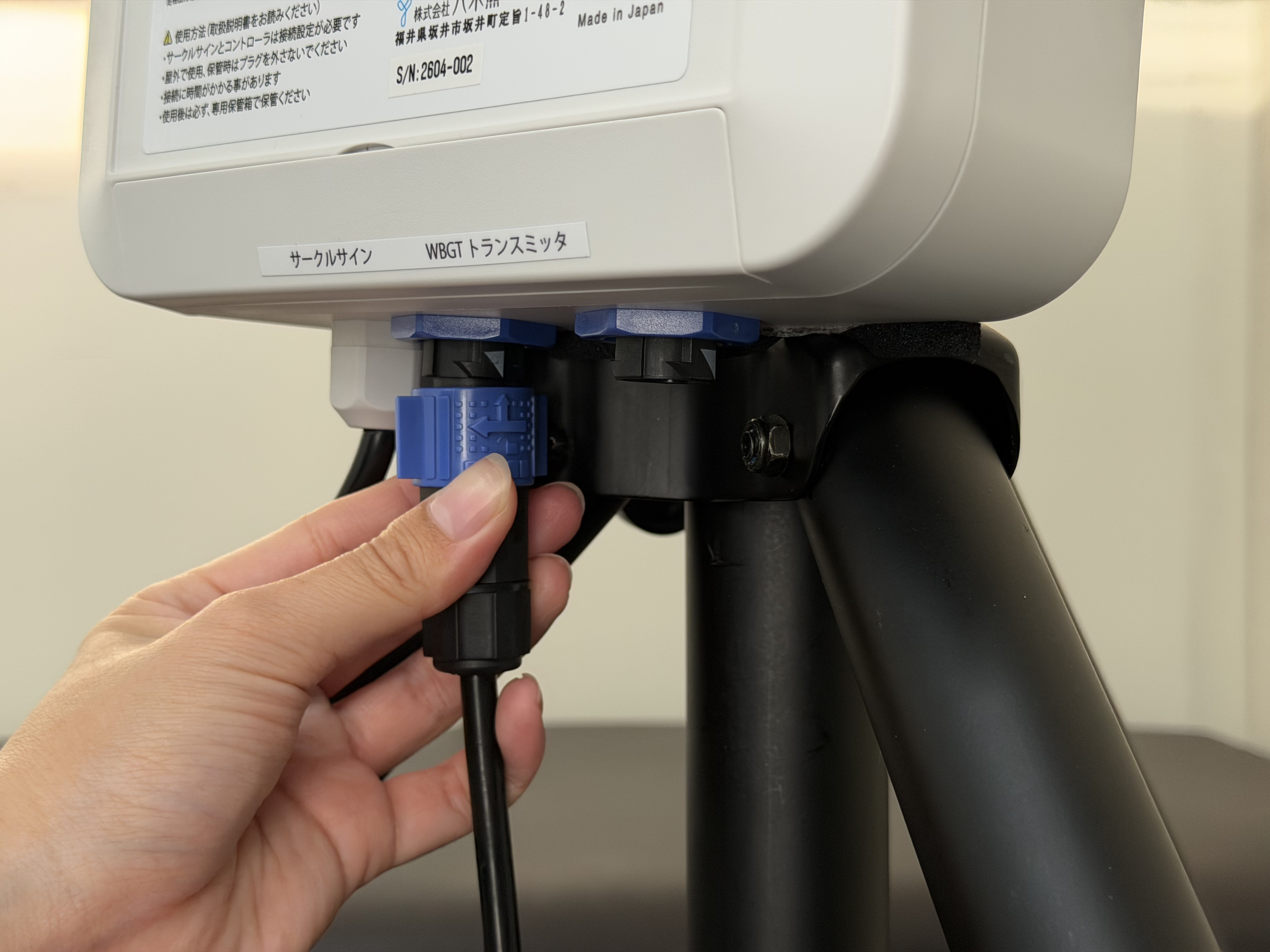

コントローラには、プラグ受け部が2つあり、サークルサインとトランスミッタをワンタッチ防水プラグで簡単に接続できます。

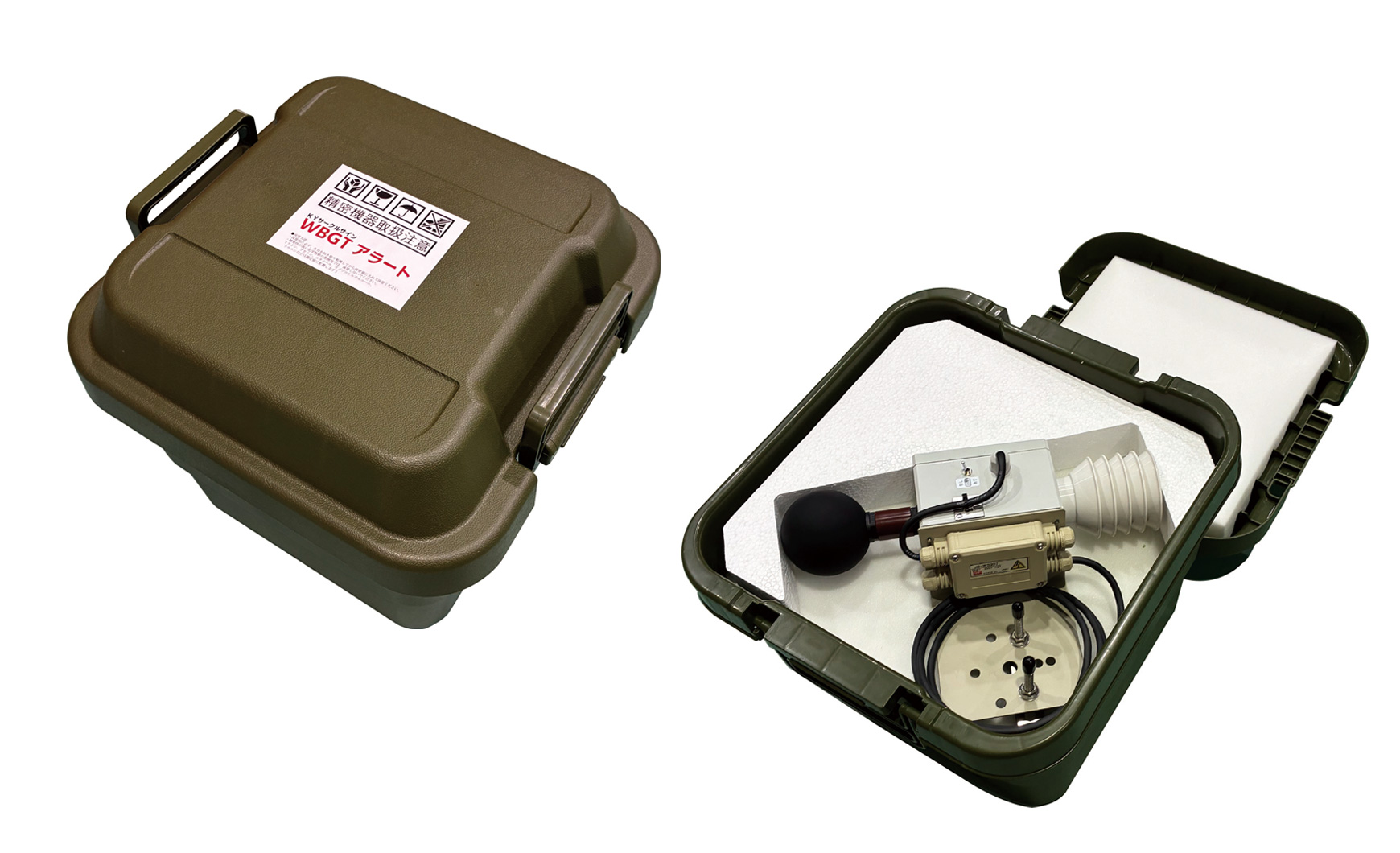

専用ケース（緩衝材付き）　※コントローラ、トランスミッタ、その他付属品の収納可能



---

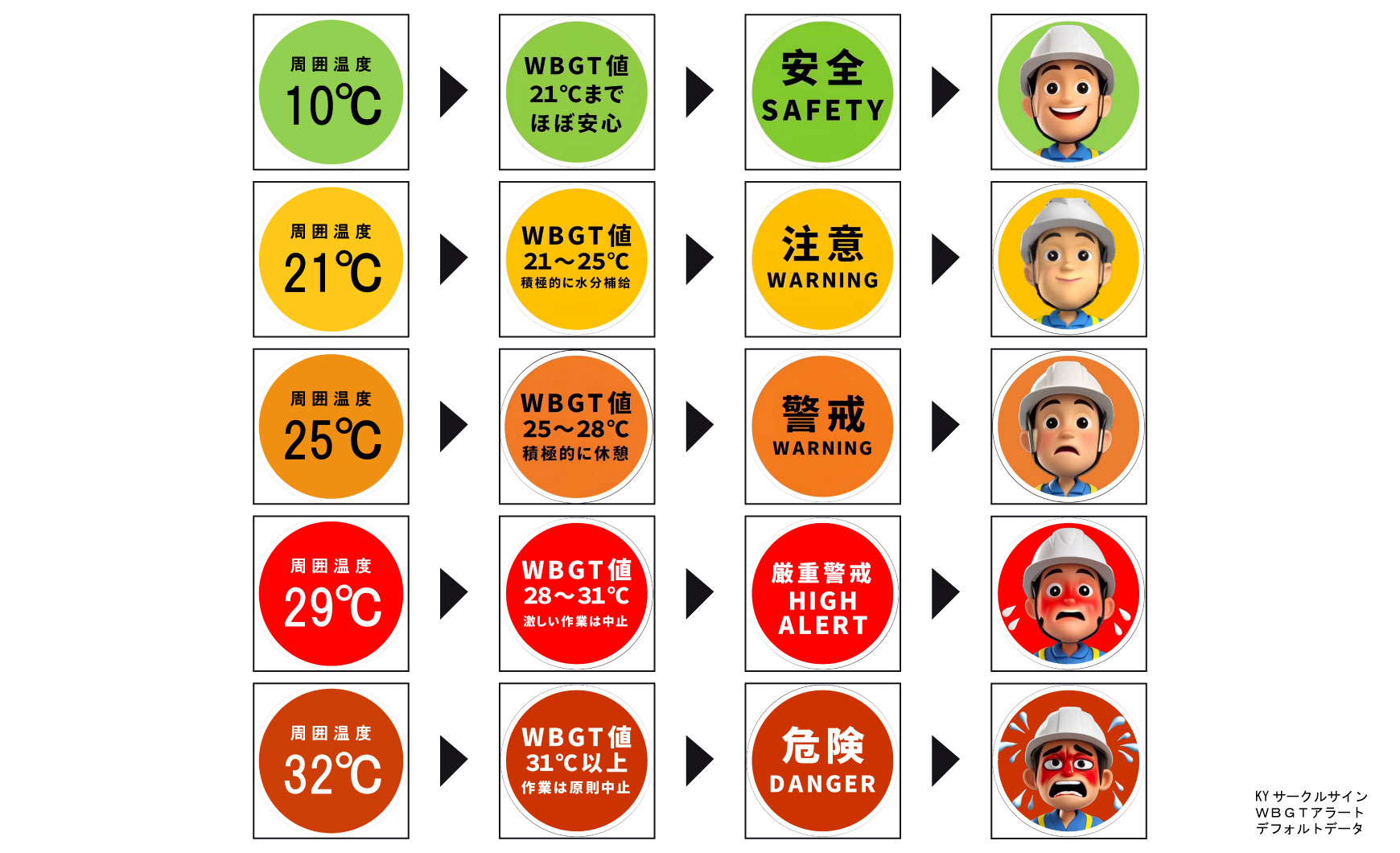

デフォルトデータは周囲温度、警告動画（WBGT値→状態表示（文字）→状態表示（アニメ））を表示します。

サークルサインの温度、WBGT温度を見る事で、熱中症の注意喚起を促す事ができます。



---



規格

WBGTコントローラ

定格入力電圧	AC100-240V
定格周波数	50/60Hz
定格出力電圧	DC12V
定格出力電流	5.0A
ポート	WBGTトランスミッタポート　ワンタッチ防水プラグ　4芯 サークルサインポート　　　　ワンタッチ防水プラグ　2芯
12V接続ケーブル	3.0ｍ　ＮＯ５ＲＮ－Ｆ２Ｇ　1.0㎟　（ワンタッチ防水プラグ　2芯）
100Vケーブル・スイッチ	VCTF2.0-2C：3ｍ、ON/OFFスイッチ、100V防水プラグ
使用環境	0～50℃、10～80％ RH（非結露）
保管環境	-20～60℃
サイズ	280×200×65
重量	約2㎏
防水性	IP65（100V電源は防水コンセントをご使用ください）



WBGTトランスミッタ

接続ケーブル	CVT：1.5ｍ　（ワンタッチ防水プラグ　4芯）
WBGT屋外・屋内スイッチ	日照あり（屋外）、日照なし（屋内）　トグルスイッチ
使用環境	-10～60℃、10～90％ RH（非結露）
保管環境	-20～65℃
サイズ	黒球：φ75　外寸：100×216×300ｈ
重量	約0.8㎏　取付け金具含まず





使用上のご留意点

• 常時、振動や衝撃のある場所に設置しないでください。故障等のトラブルの原因になります。
• 競技、作業中に人やボールなど衝突しない場所に設置してください。故障、けがの原因になります。
• 危険防止のため、引火性ガスがあるような場所で、使用しないでください。
• 屋内では、熱源ごとに熱源に人が近づく距離と同じ位置に設置してください。
• 屋外では、日陰にならない位置に設置してください。
• 測定位置は、黒球の中心位置が1.2m ～ 1.5m の高さになるように設置してください。
• 壁面から約0.5 m 以上離してご使用ください。

( 壁面からの輻射熱により、測定値に影響する可能性があります)

• 揮発性が高い化学物質の雰囲気では、ご使用しないでください。
• （ケトン、アセトン、エタノール、イソプロピルアルコール、トルエンなどは測定値に影響します）
• 海辺等の潮風にさらされる場所、粉塵やオイルミスト雰囲気の場所で使用される場合は、汚れや定期的な測定センサの交換、製品の点検校正を行ってください。
• 本器は気象測定器ではありません。気象業務には使用しないでください。
• 硫化水素などが発生する環境下（温泉地など）では使用しないでください。



• 予告なく製品の仕様を変更する場合があります。

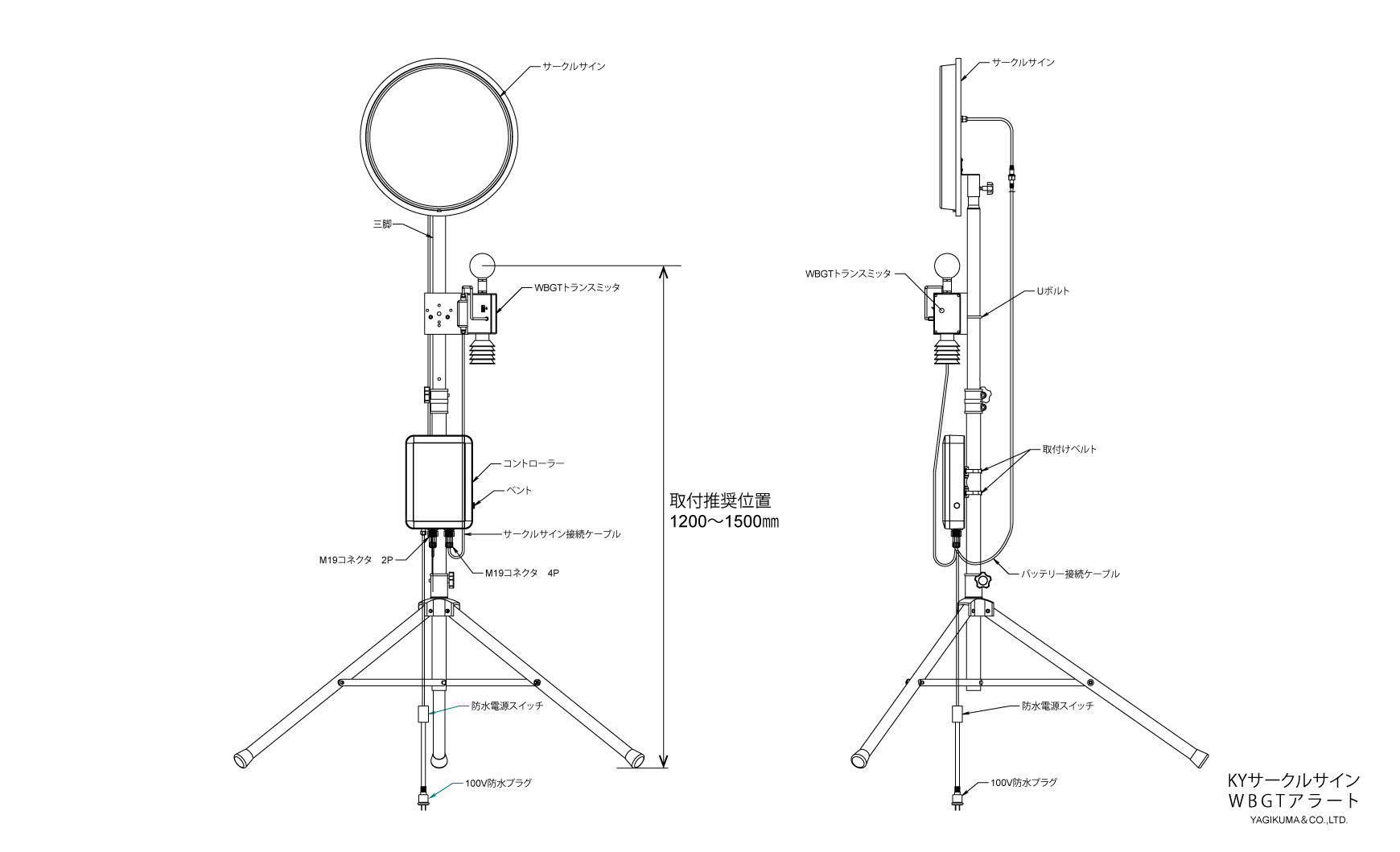

※実製品と図面尺度、表記内容に違いはあります。













---









KY TRIPOT for light



高さは2mタイプ、3mタイプの2種類。





高さ調整後にロックピンを挿入することで高さを固定できます。調整に当たっては、ロックピンと固定ハンドルを必ず併用してご使用ください。また、脚部を土のうなどの重量物で固定してください。









規格

	2m	3m
収納時寸法（㎜）	1150	1300
伸縮最小寸法（㎜）	1150	1440
伸縮最大寸法（㎜）	2140	3020
最大耐荷重（㎏）	10	10
栓品重量（㎏）	4	7









使用上のご留意点

• 始業時には、破損、変形、ネジのゆるみなどがないか確実に点検してください。
• 設置する場所には、振動のない、なるべく水平面を選んでください。
• 引火性の物がある場所には設置しないでください。
• 製品を投げる、たたく、落とす、削るといった行為を行わないでください。
• 支柱の伸縮時、脚部の開閉時などに手を挟まないよう、2人以上で作業を行ってください。
• 傾斜面や風のある環境での使用時は、土のうなどの重量物で脚部を固定してください。
• 支柱高さの調整可能範囲は白色の限度ラインまでです。調整時は必ずハンドルで支柱を固定してください（地上から灯具天面が3m以下となるよう調整してください）。
• 本製品は仮設専用です。常設使用はしないでください。
• 支柱内部に雨水などが入ることがあります。使用後は支柱を伸ばして寝かせるなどの処置を行って水を抜いてください。さびなどによる破損を防ぎます。
• 使わない時は折りたたんで脚部を下にし、立てた状態で保管してください。



• 予告なく製品の仕様を変更する場合があります。









※製品寸法には公差があります。
