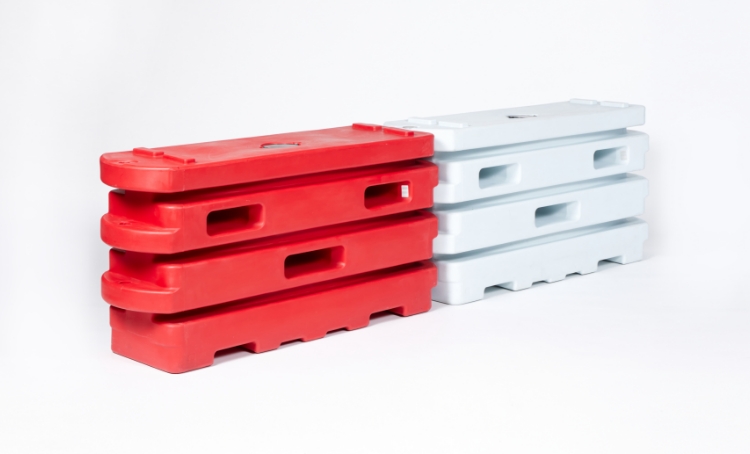

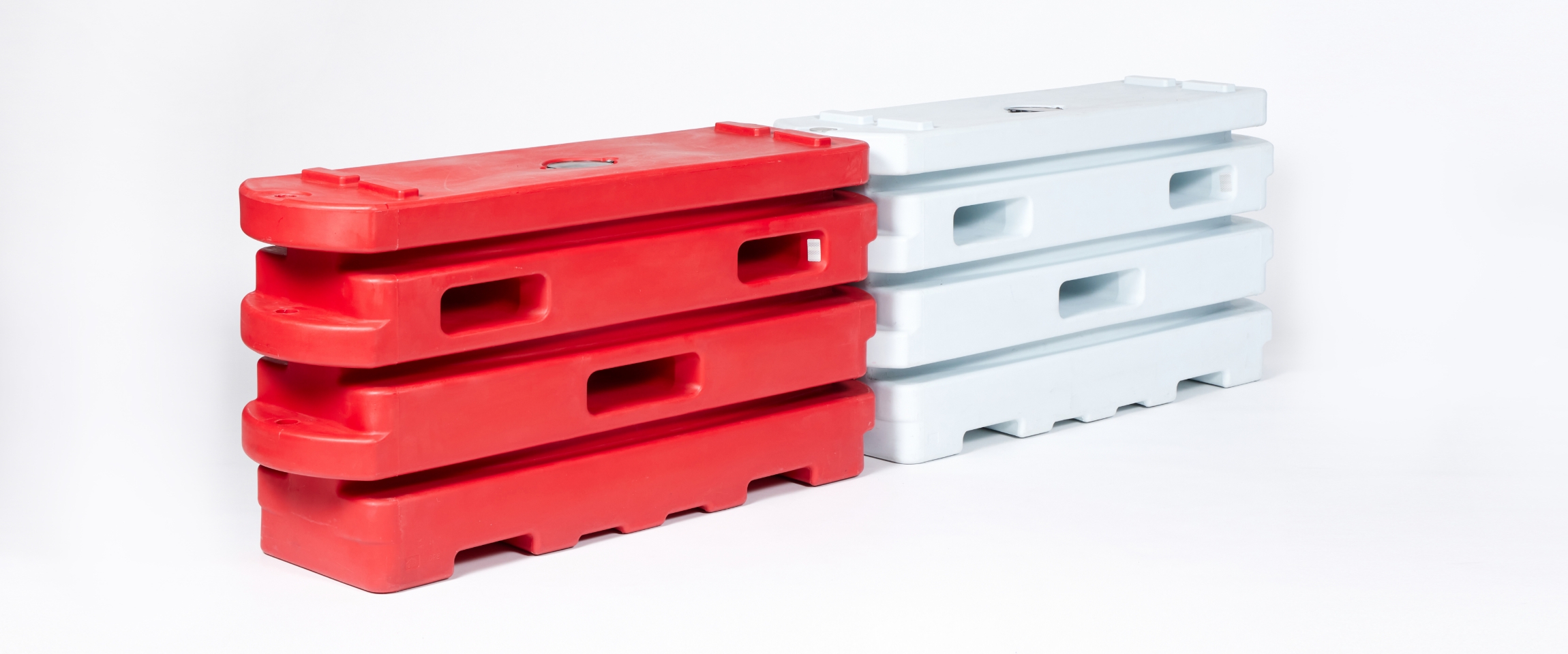

KYバリア

特長

視認性を高めるカラーリング

• 赤と白の2色をラインナップしています。
• 反射シール付きで視認性に優れます。





注水しやすい作業性

• 注水口は大口径（φ120㎜）で作業性に優れます。
• 注水量は370リットルの大容量。メートルあたりの重量は最大400㎏で「KYシリーズ」最大級です。
• 製品中央部と底面にフォークリフト用の溝を設け、リフト移動を可能にしています。





高い衝撃吸収性を確保

• 金属製の連結ピンにより製品が一体化し、衝撃吸収性がアップします。
• 連結ピンをワイヤーで補強することで、さらに衝撃吸収性が向上します（オプション設定）。

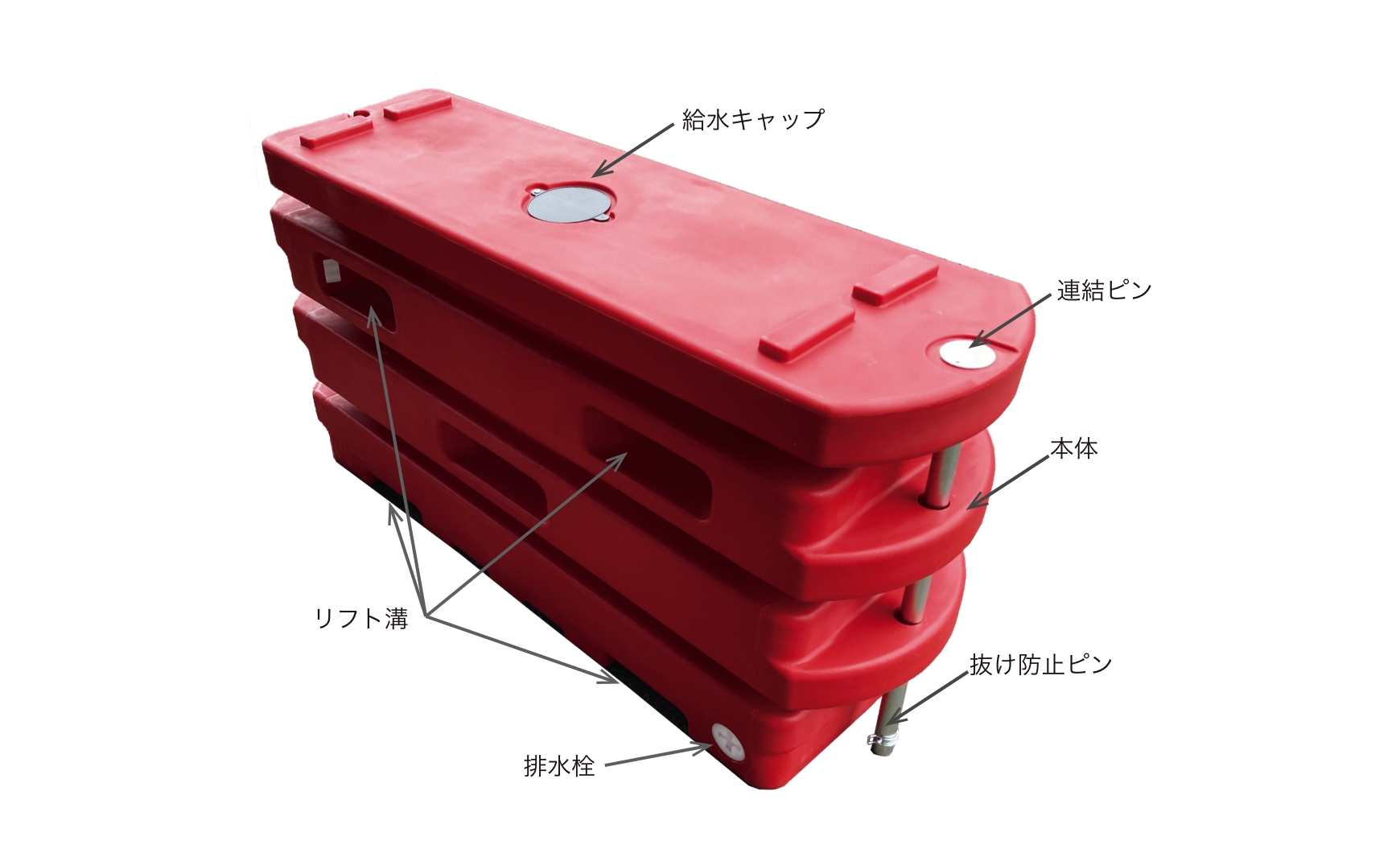

セット内容：本体、給水キャップ、連結ピン、抜け防止ピン、排水栓。

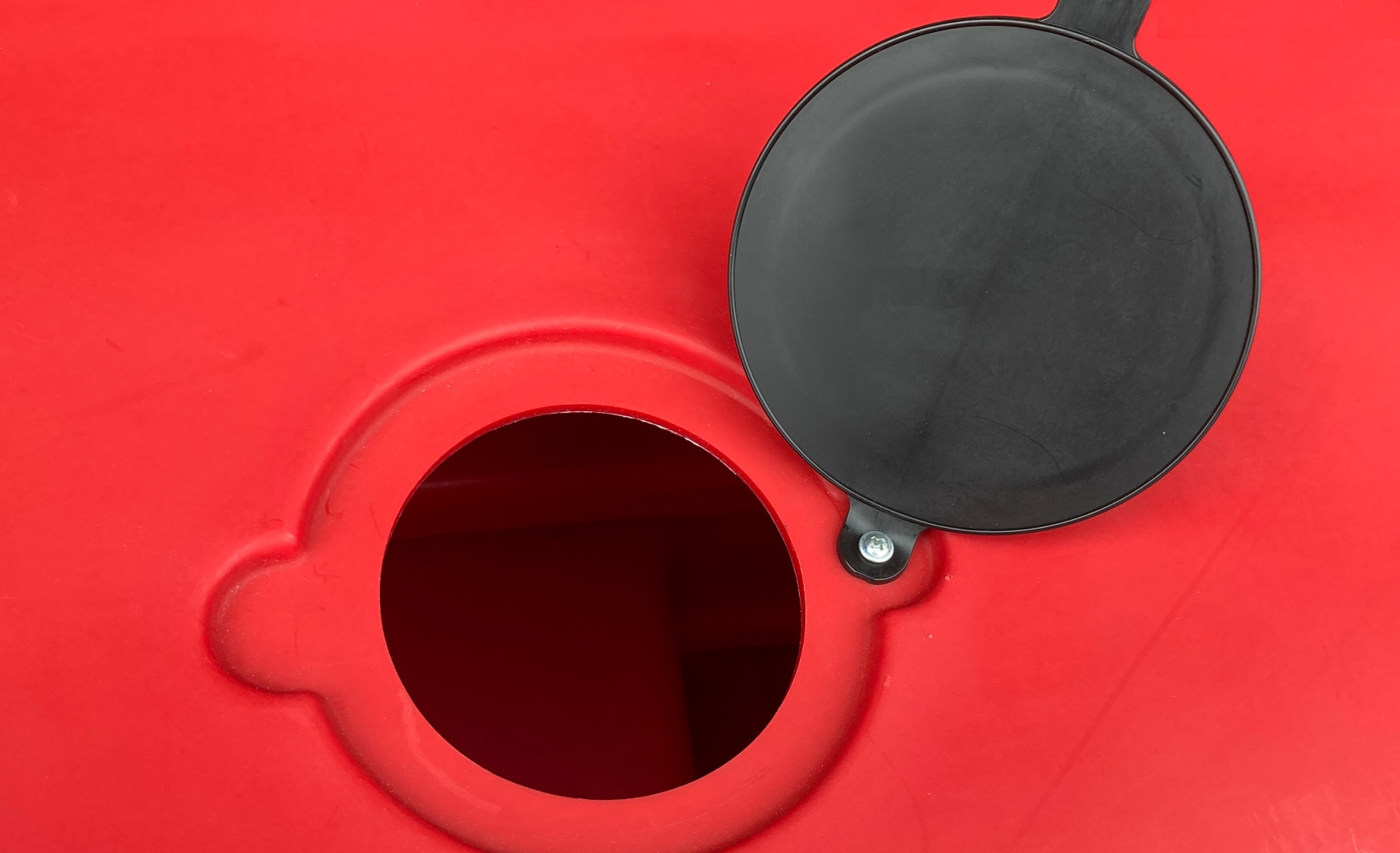

給水キャップはスライド可能なはめ込み式。

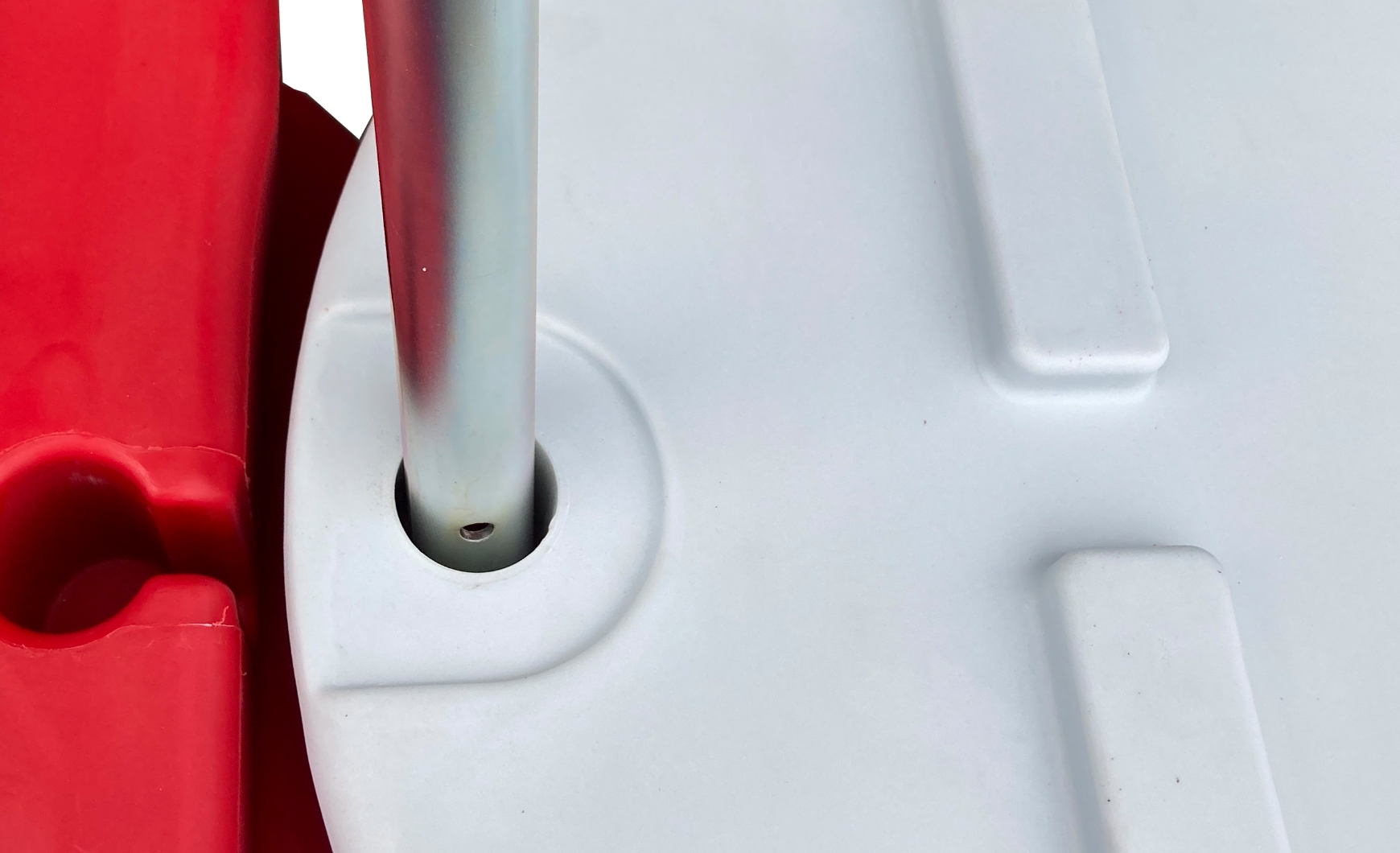

連結ピンは金属製。連結性能と衝撃吸収性の向上に貢献します。





連結ピン下部には、抜けを防止する固定ピンを装備。

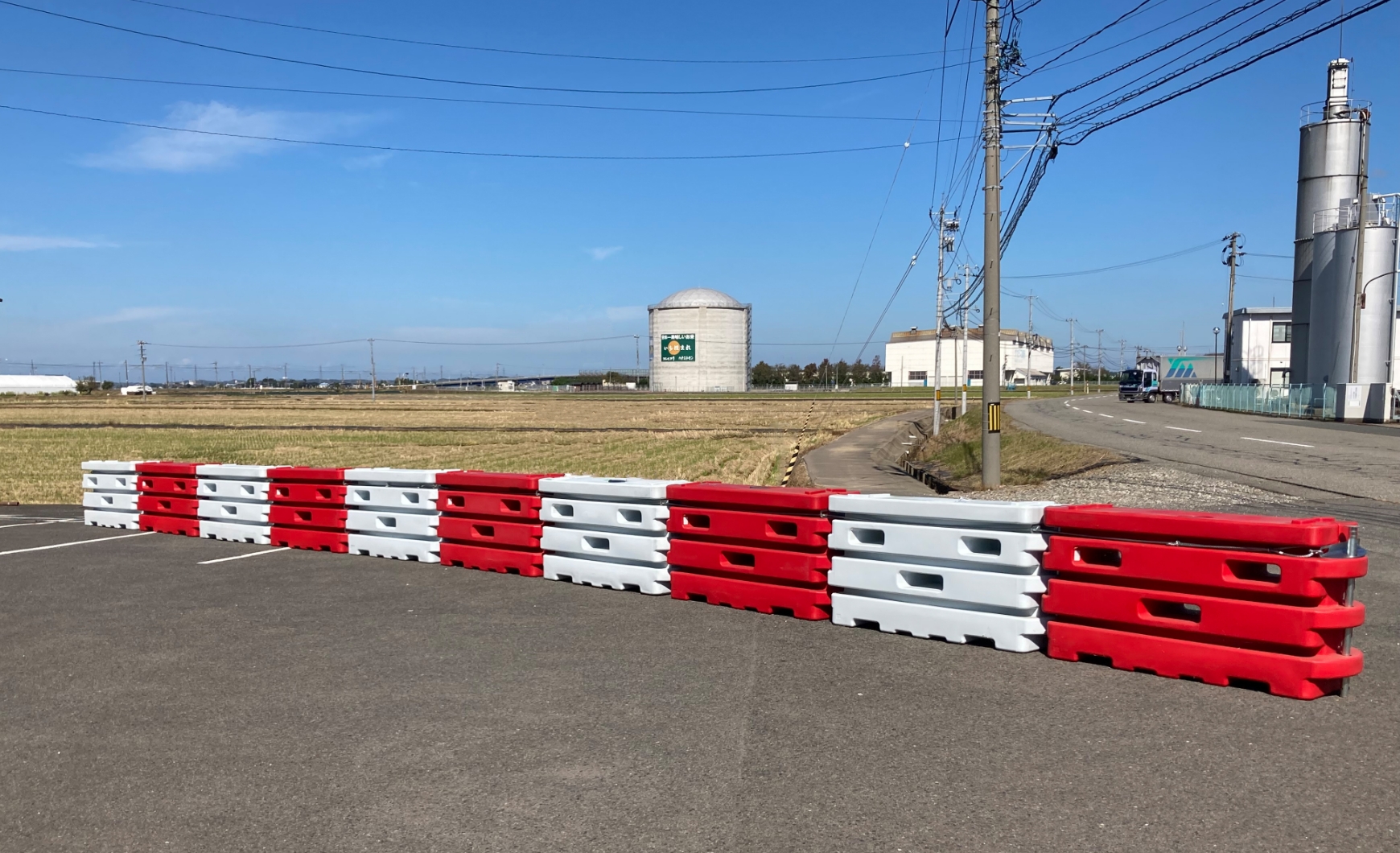

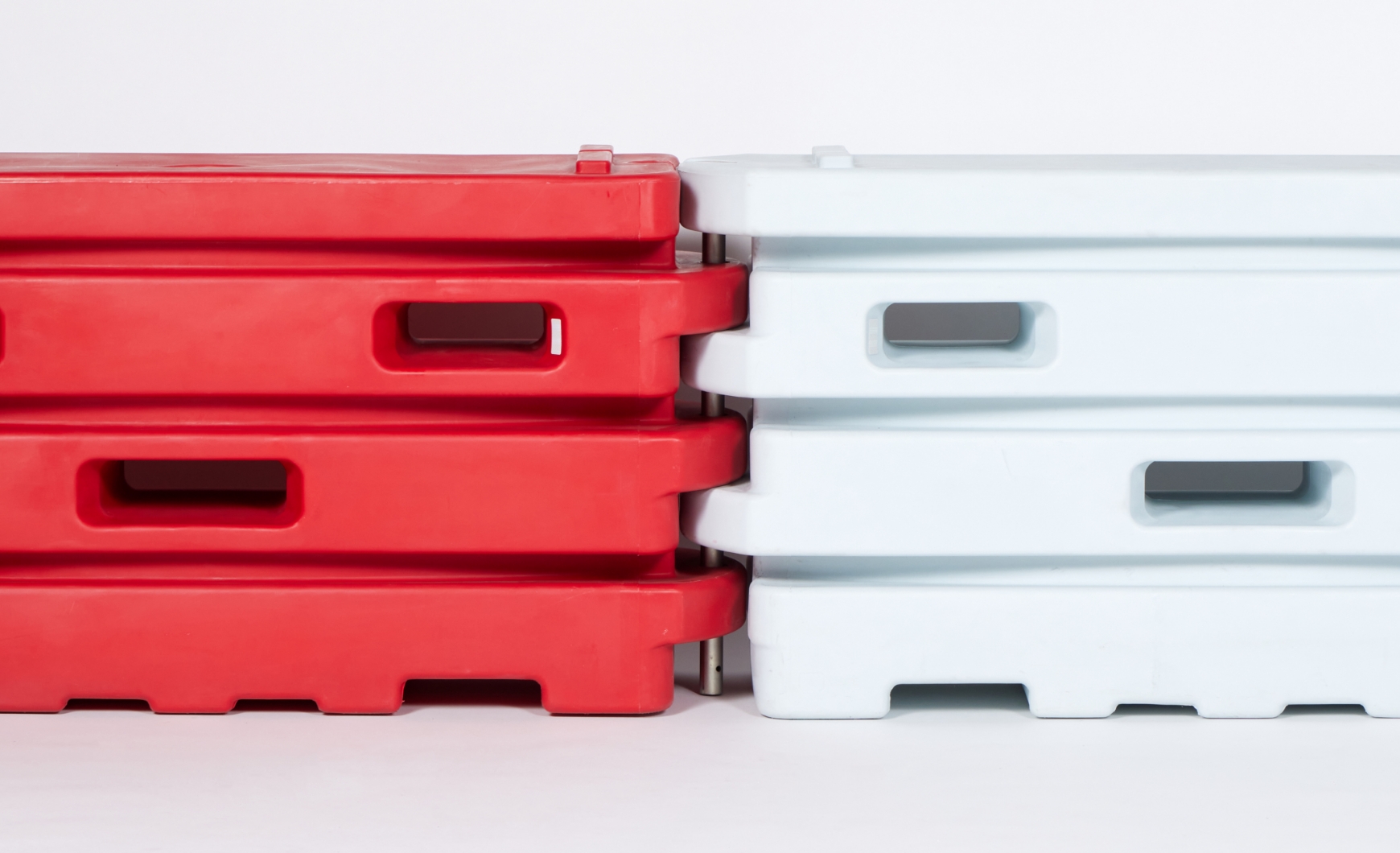

連結施工例。









規格

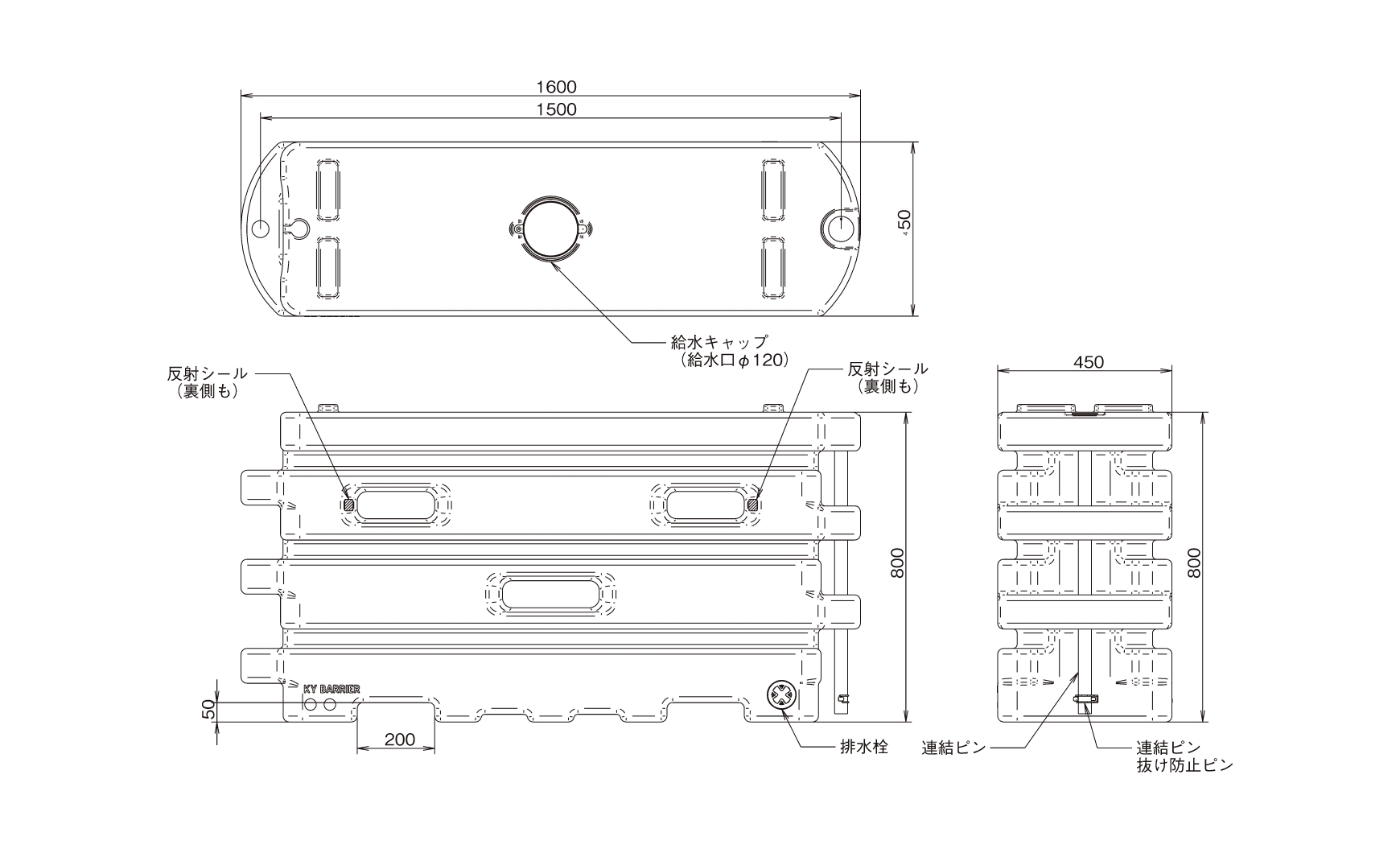

サイズ	L1600×W450×H800（㎜） ※連結時有効L寸1500㎜
色調	赤・白
給水口径	φ120㎜
製品重量	36㎏
満水時総重量	約406㎏
材質	ポリエチレン

※製品寸法には若干のばらつきがあります。









使用上のご留意点

• 本製品の分解や改造を行わないでください。
• 屋内・屋外での高温時は段積みせずに保管ください。
• 視線誘導体またはバリケード以外に使用しないでください。
• 重量物のため、設置前には地面の平坦や地盤の強度に問題がないか確認してください。
• 設置後の事故および二次災害に対する責任は負えません。
• 設置の際は排水口の向きにご注意ください。
• 排水口専用金具は物件ごとに適量用意いたします。



• 予告なく製品の仕様を変更する場合があります。









※製品寸法には公差があります。









---

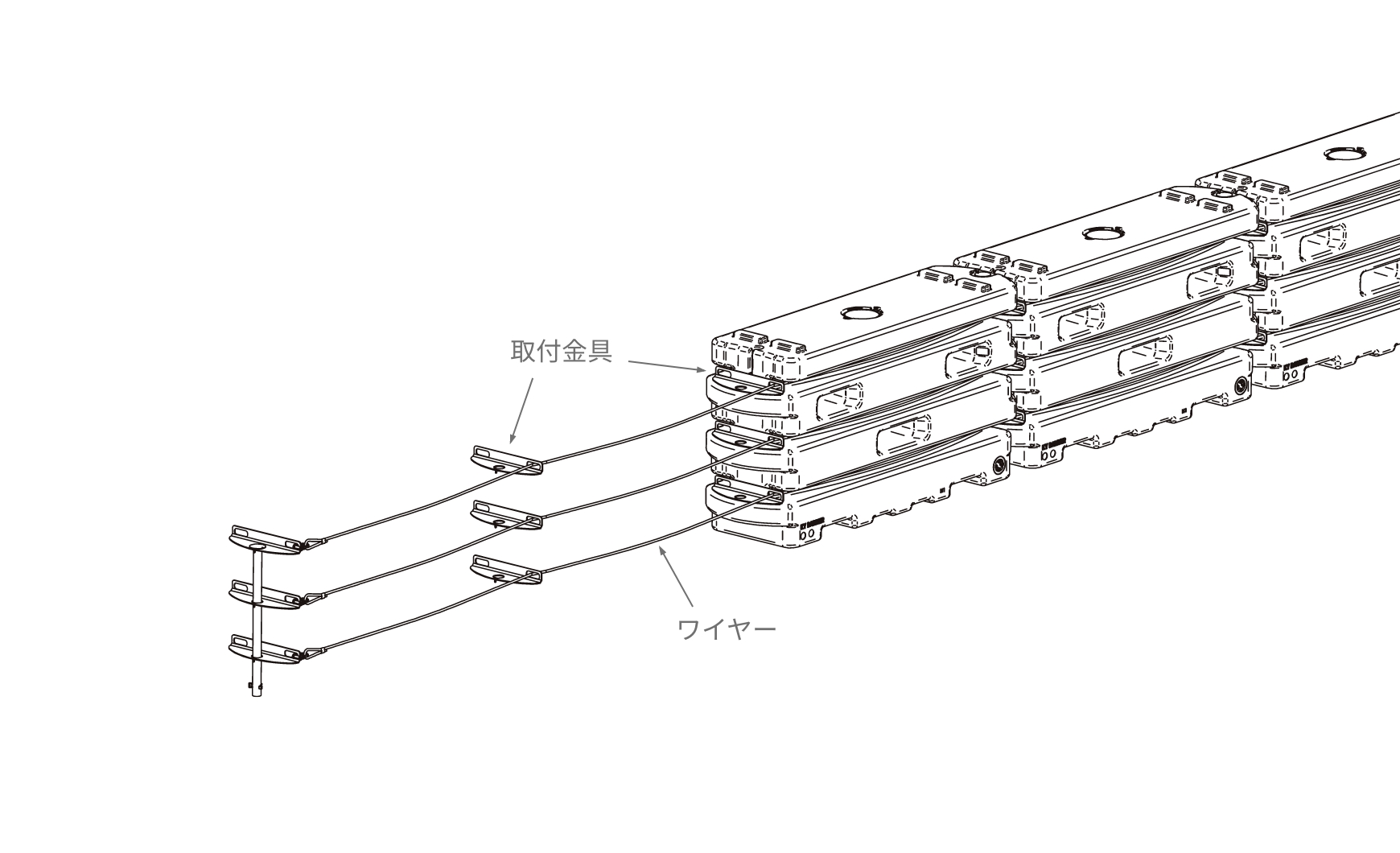

オプション製品「バリアワイヤー」

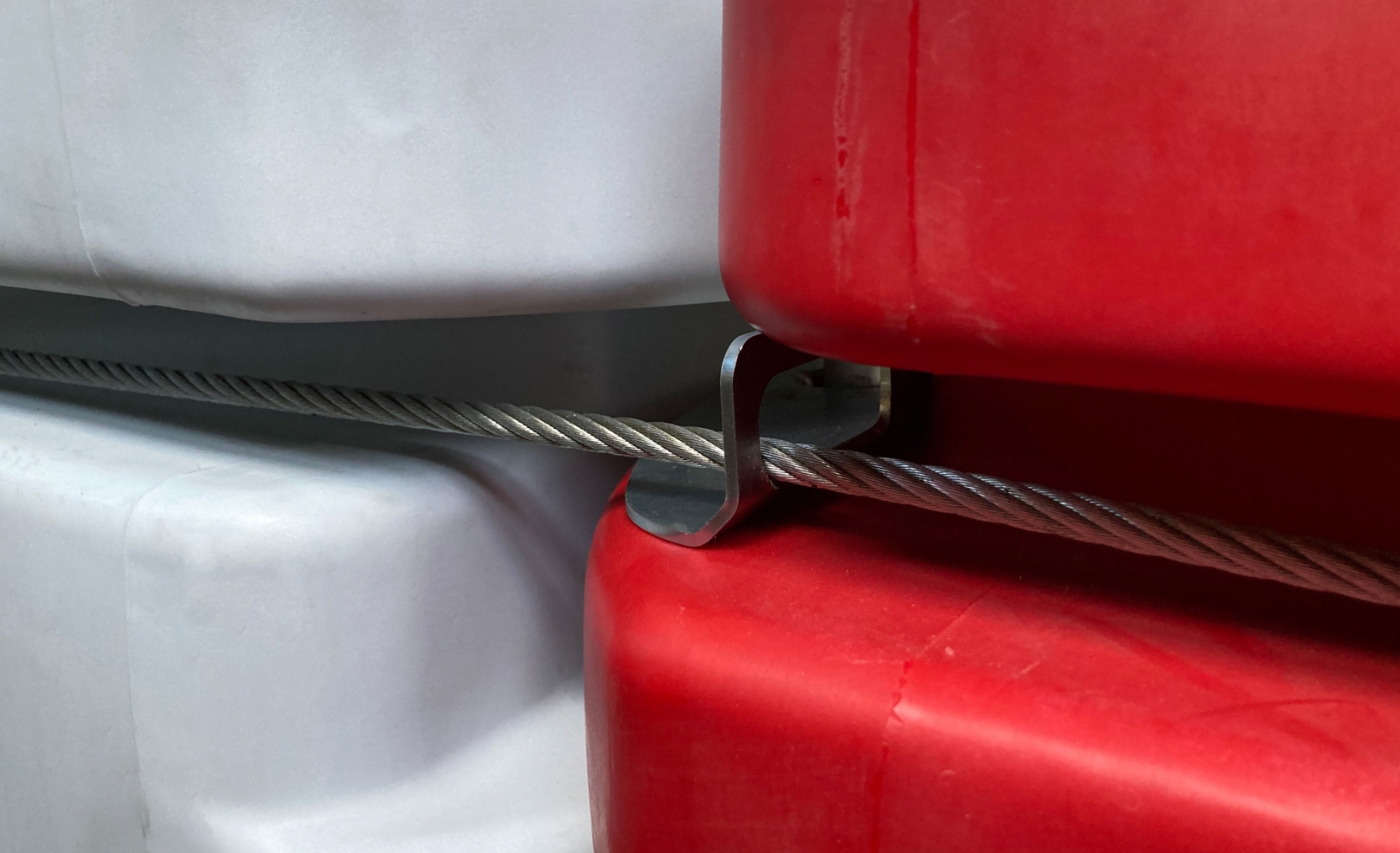

「KYバリア」の衝撃吸収性を向上するオプション部材です。側面の溝にワイヤーを取り付けることで、製品同士の連結をさらに一体化できます。

ワイヤーは「KYバリア」5台を1ユニットとして連結します。さらにワイヤー同士を連結することも可能です。なお、取り付けには専用の取り付け金具が必要です。





ワイヤーは、片側・両側どちらでも取り付け可能です。

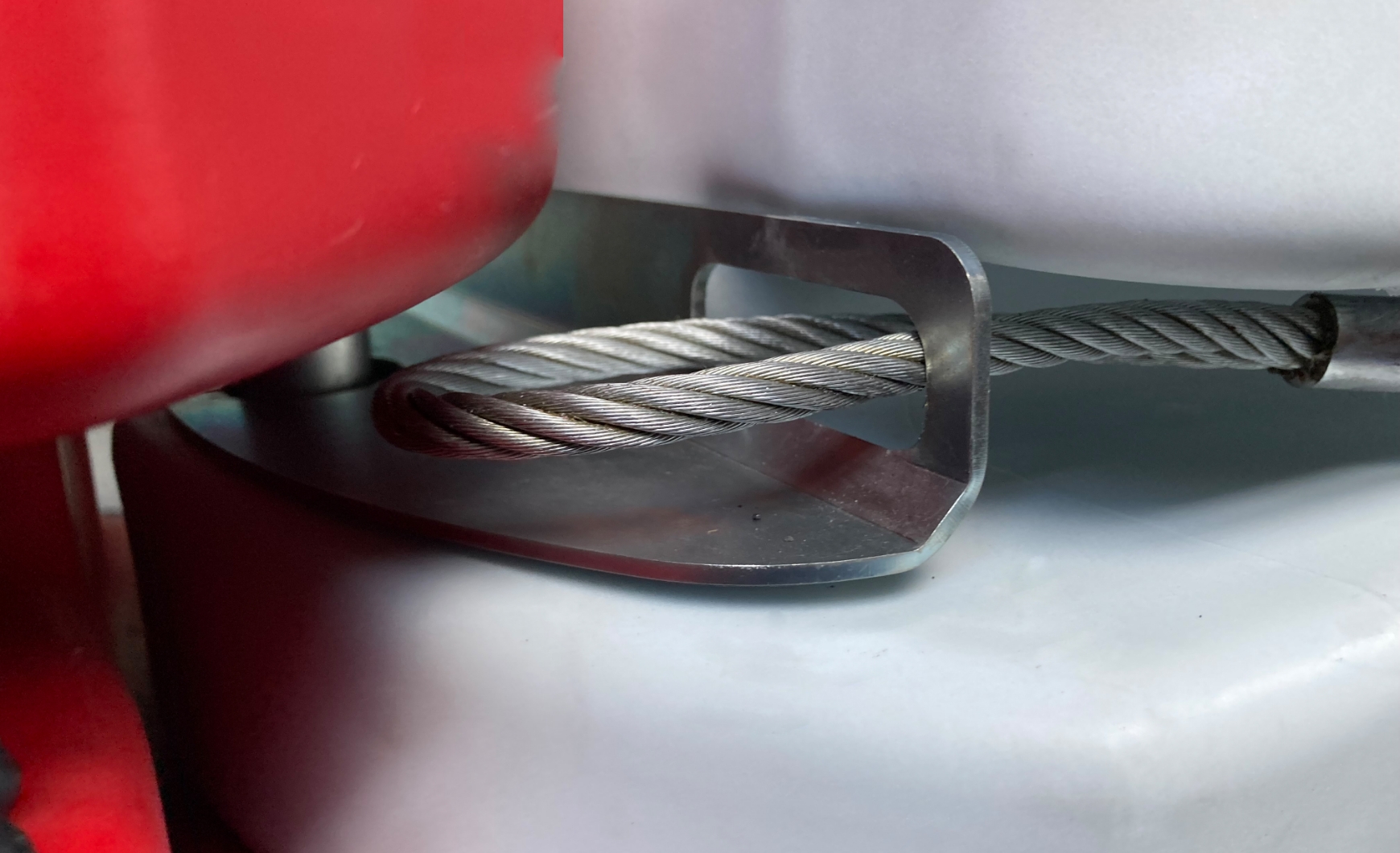

取り付け金具には開口部があり、ワイヤーを通してスムーズに施工できます。
※使用後の廃棄時にはワイヤーと分別できます。

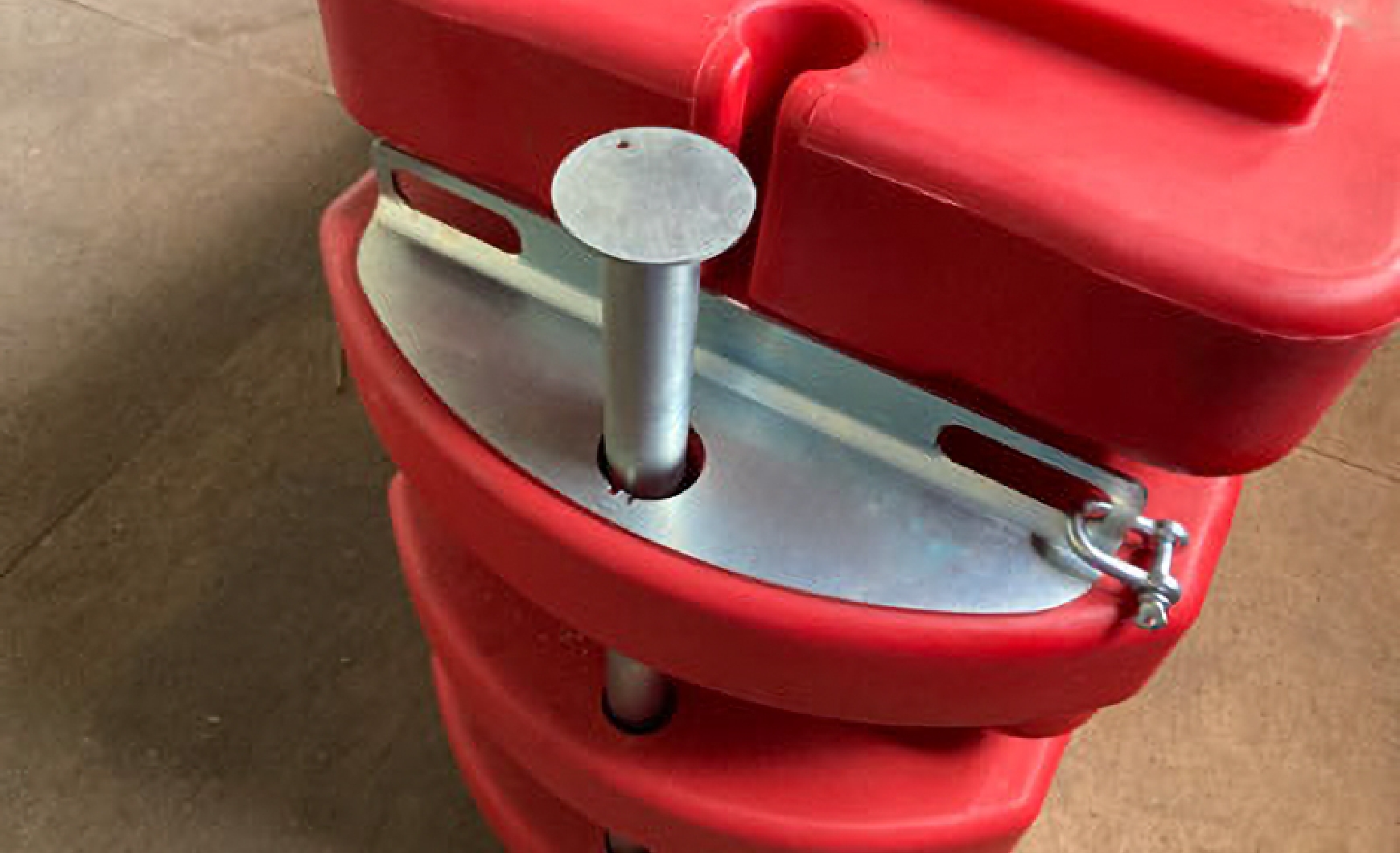

取り付け金具は連結穴にはめ込むだけの簡単施工です。





ワイヤー径はφ9㎜です。
