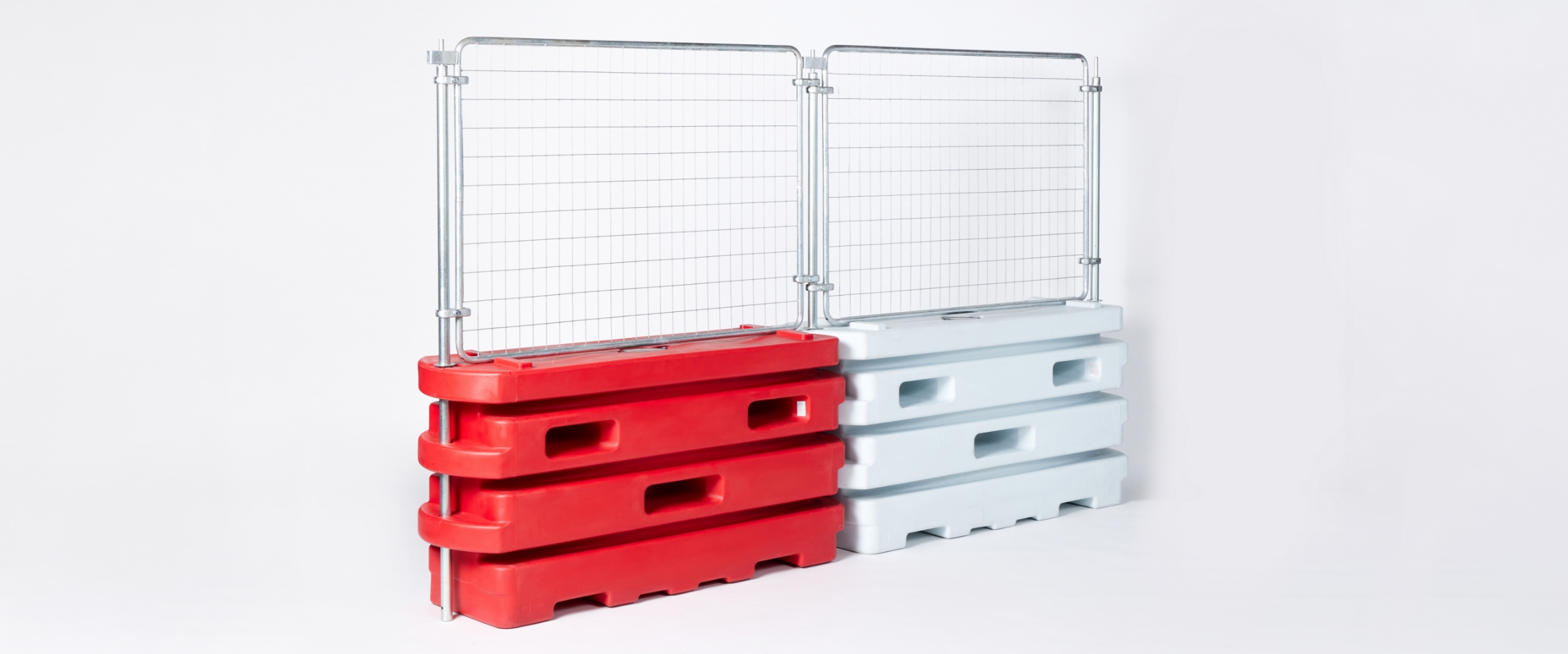

KYバリアフェンス

KYバリアの強固な性能をフェンス仕様で
高さ1800㎜対応の仮設防護柵

特長

視認性を高めるカラーリング

  • 赤と白の2色をラインナップしています。
  • 反射シール付きで視認性に優れます。
  • 高さは1800㎜。侵入防止効果や視認性の向上につながります。





注水しやすい作業性

  • 注水口は大口径(φ120㎜)で作業性に優れます。
  • 注水量は370リットルの大容量。メートルあたりの重量は最大400㎏でKYシリーズ最大級です。
  • 製品中央部と底面にフォークリフト用の溝を設け、リフト移動を可能にしています。





高い衝撃吸収性を確保

  • 金属製の連結ピンにより製品が一体化し、衝撃吸収性がアップします。
  • 連結ピンをワイヤーで補強することで、さらに衝撃吸収性が向上します(オプション設定)。





セット内容:KYバリア(本体、給水キャップ、排水栓)、バリアフェンス用連結ピン、抜け防止ピン、フェンス、ジョイント(専用クランプ)、端末用部材。

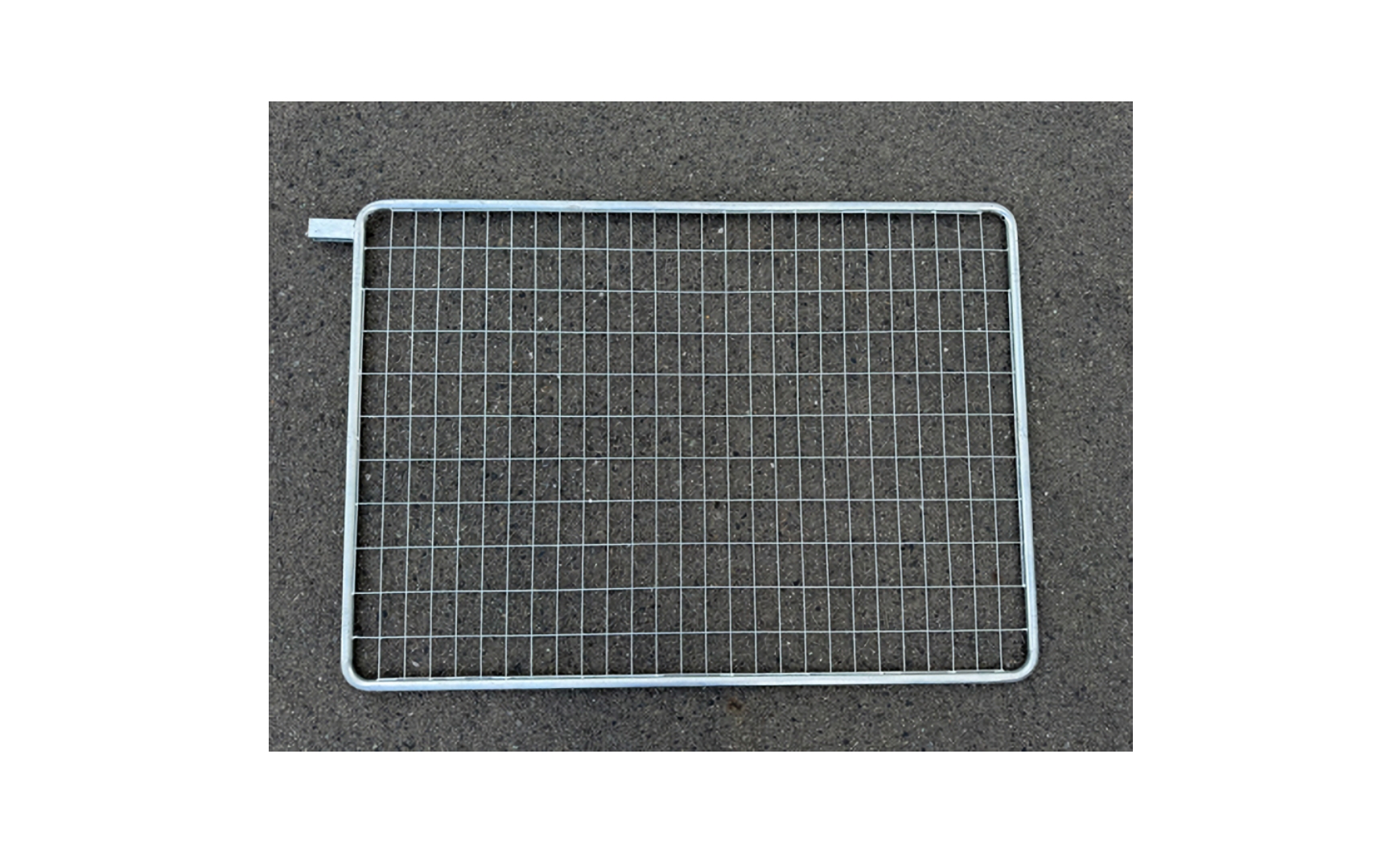

ドブメッキ仕様メッシュフェンスで高い耐久性を確保。

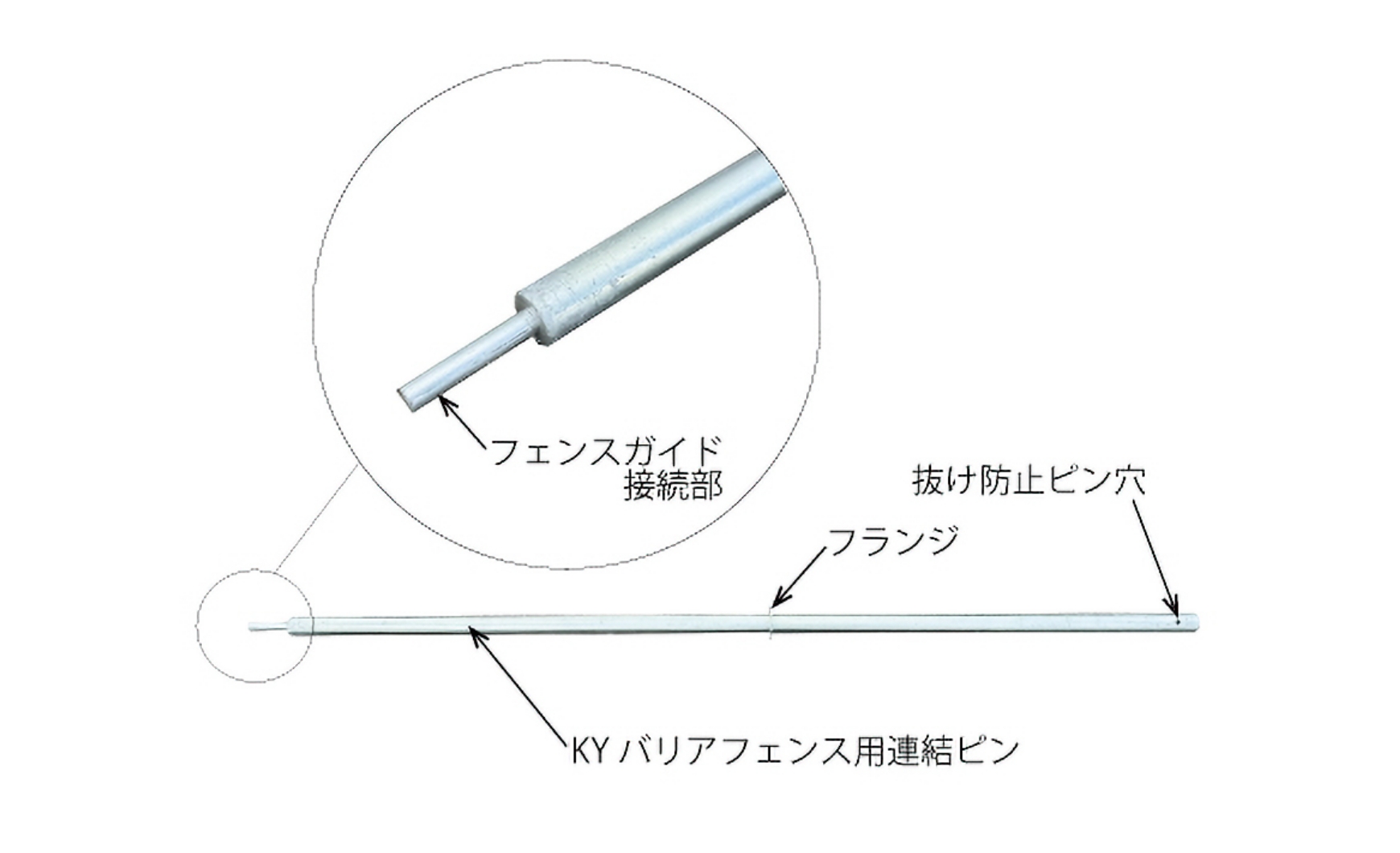

連結ピンは先端にブラケットが入る設計。

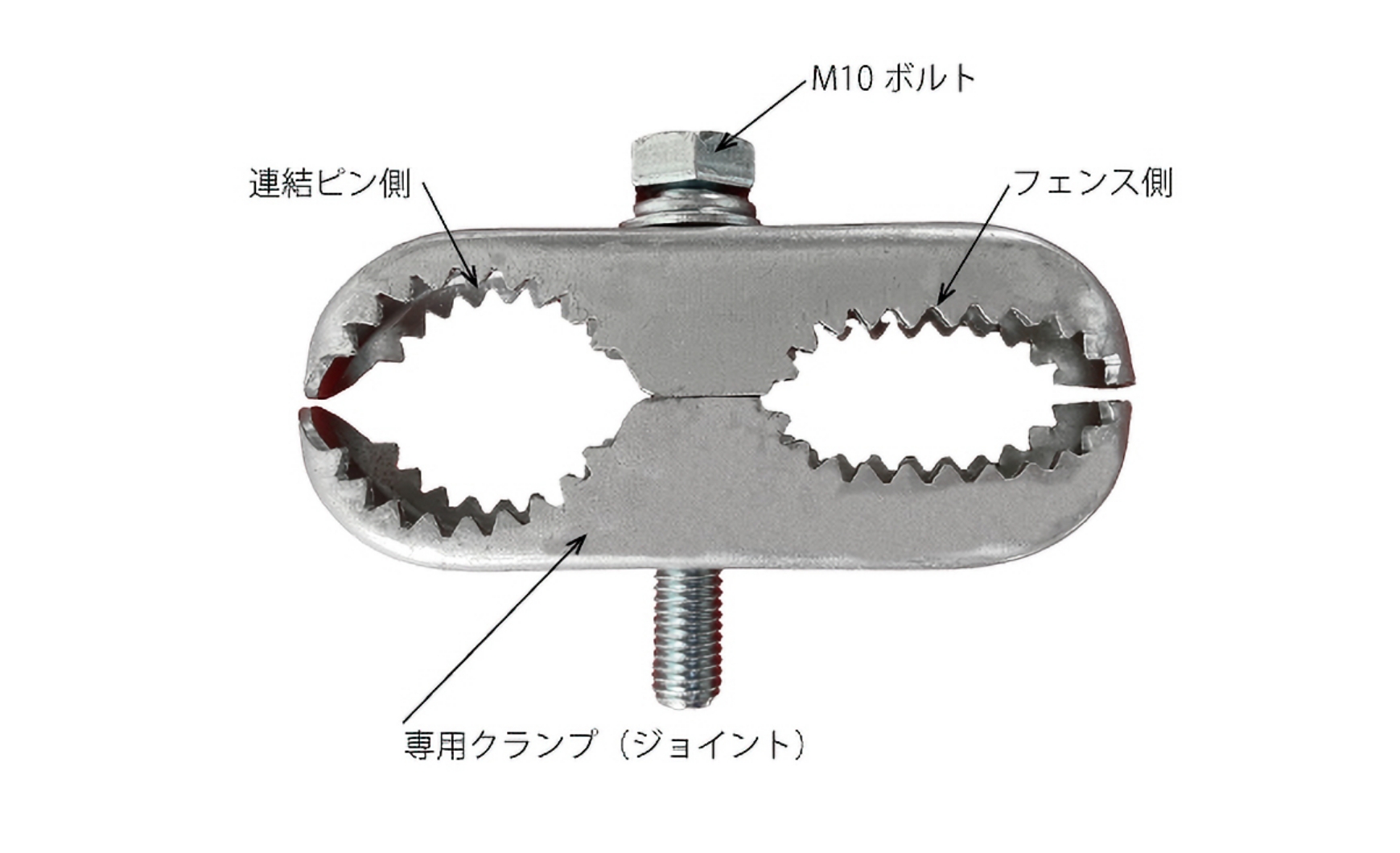

ジョイント(クランプ)の拡大図。連結ピン側とフェンス側の形状に合わせて取り付けてください。

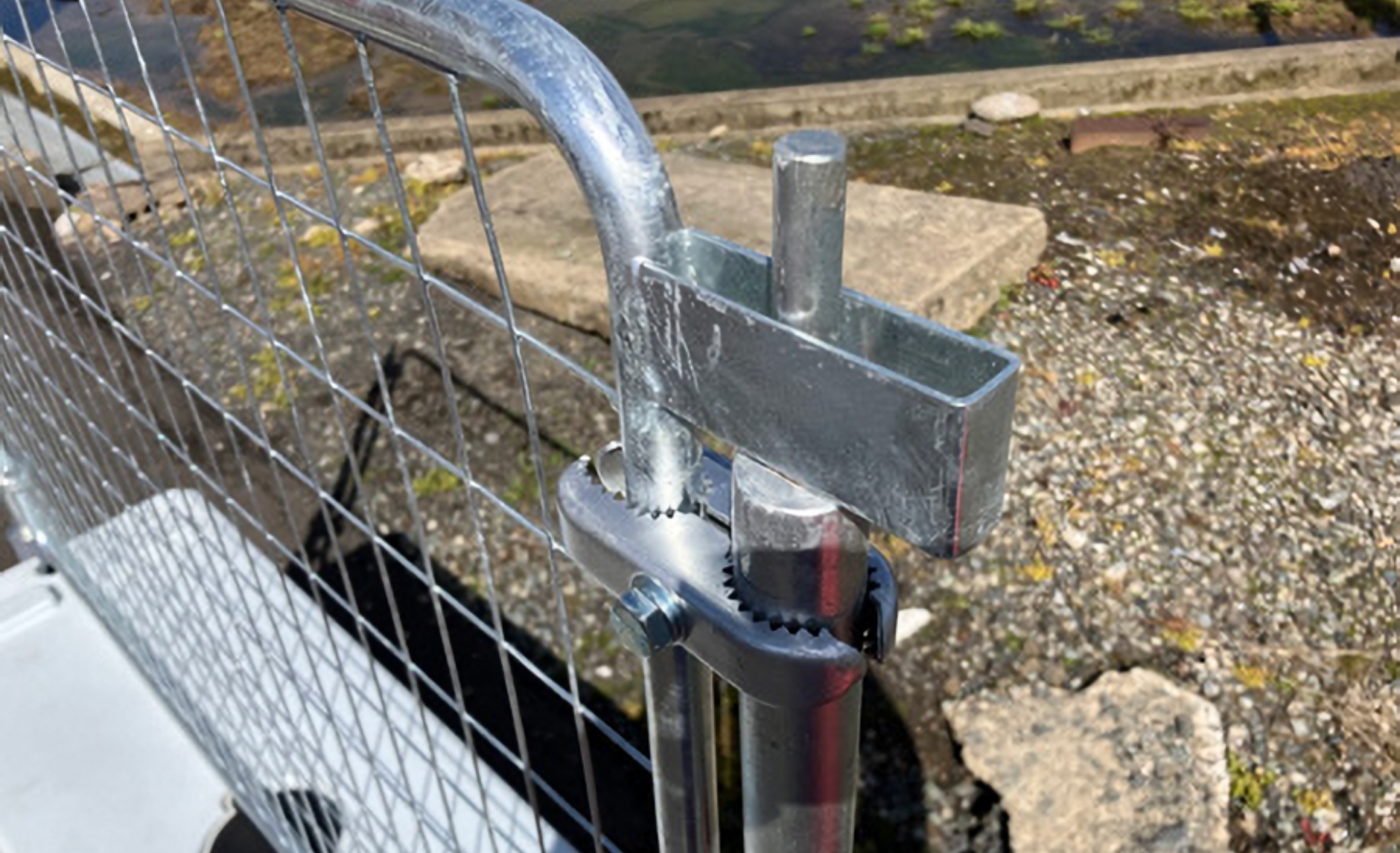

連結ピンとフェンスはジョイント材で固定。ボルト仕様なのでインパクトレンチで組み立てできます(フェンス1枚に対し、ジョイント材は4セット必要です)。

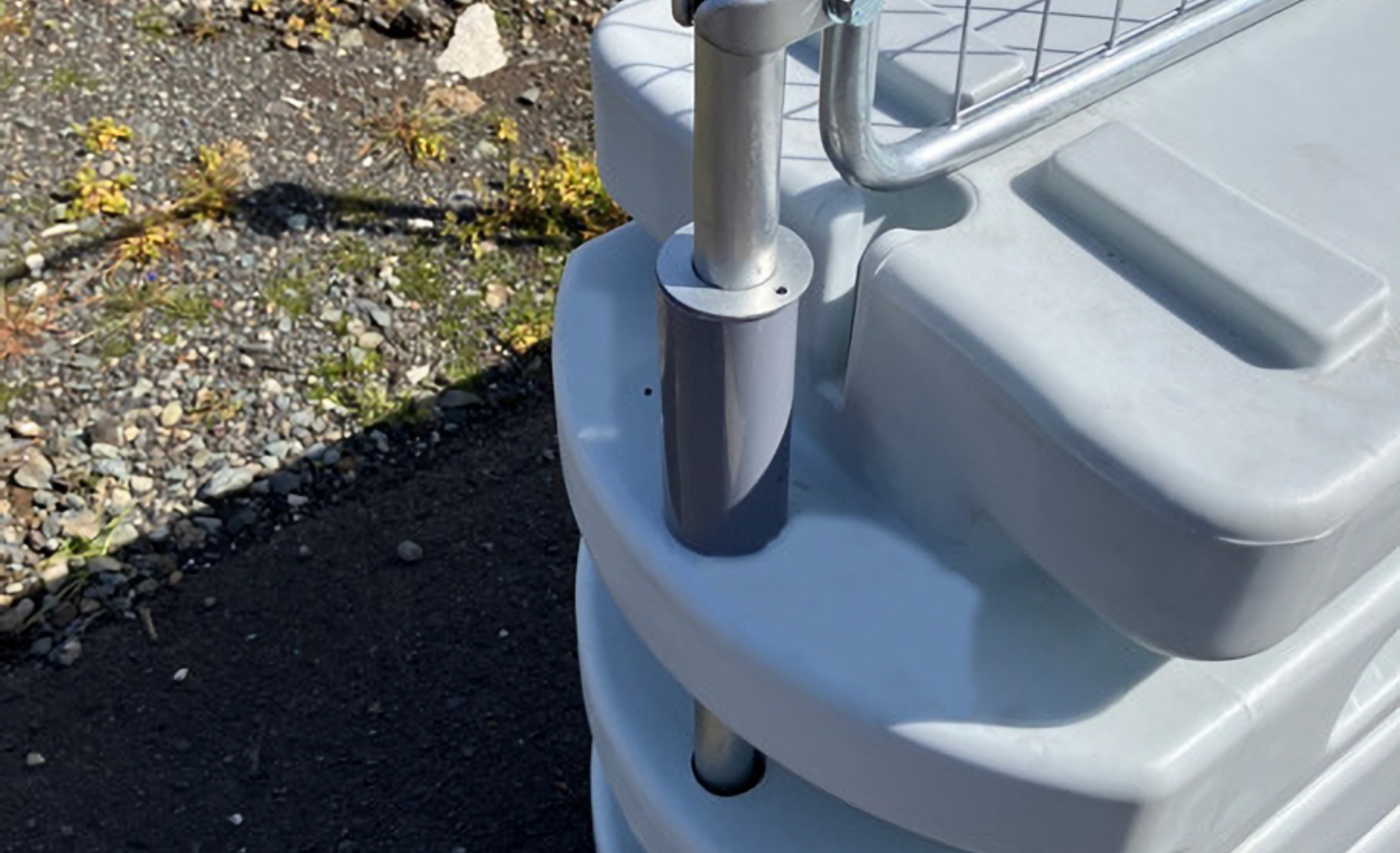

連結した製品端部の処理です。ジョイントの高さが違うため端末用部材を取り付けます(1ユニット〔多数連結〕で端末部材を1個使います)。

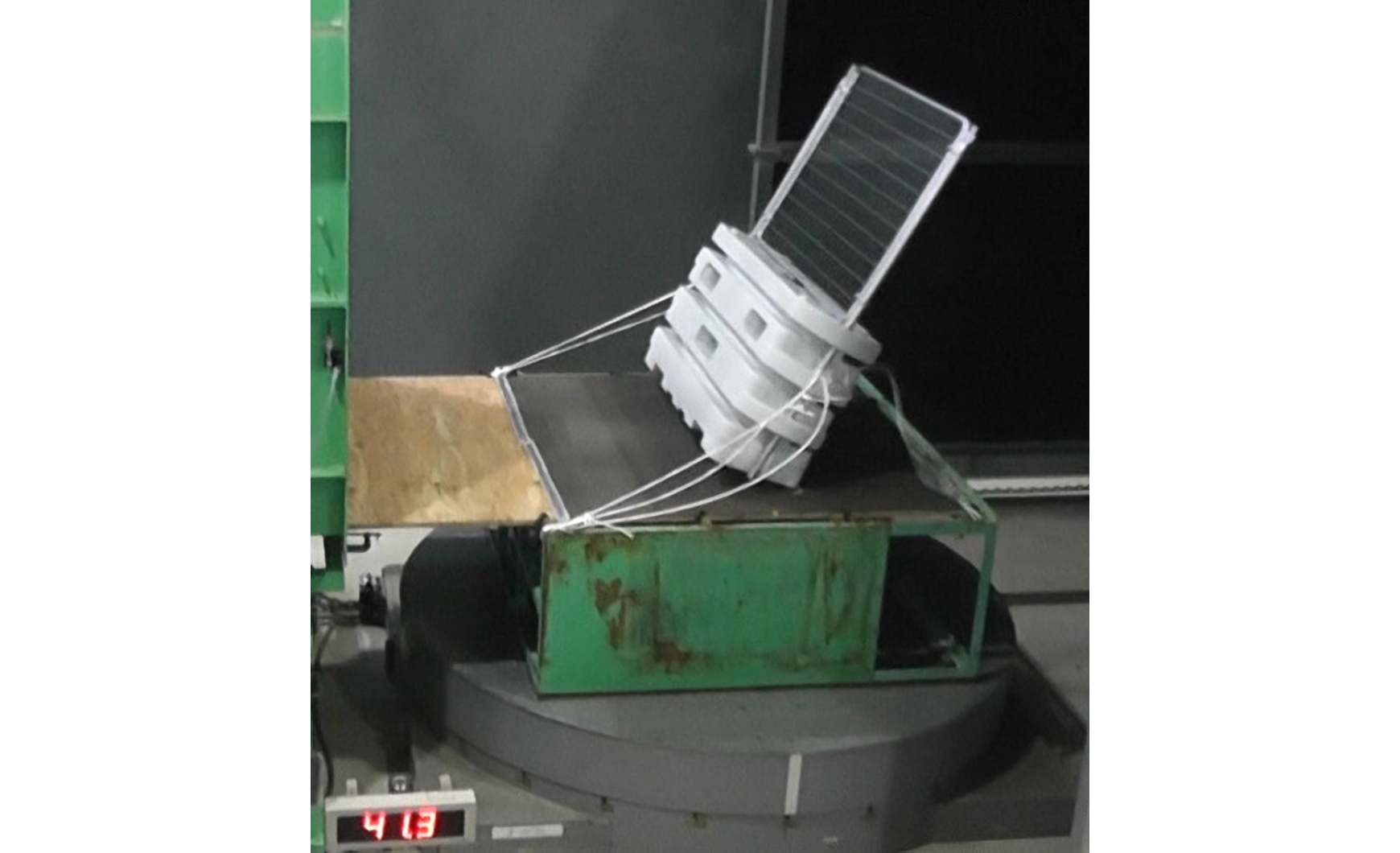

風洞試験機による性能試験の様子。KYバリアフェンス1台に満水(370リットル)注水して試験したところ、最大風速41m/秒に耐えました。







規格

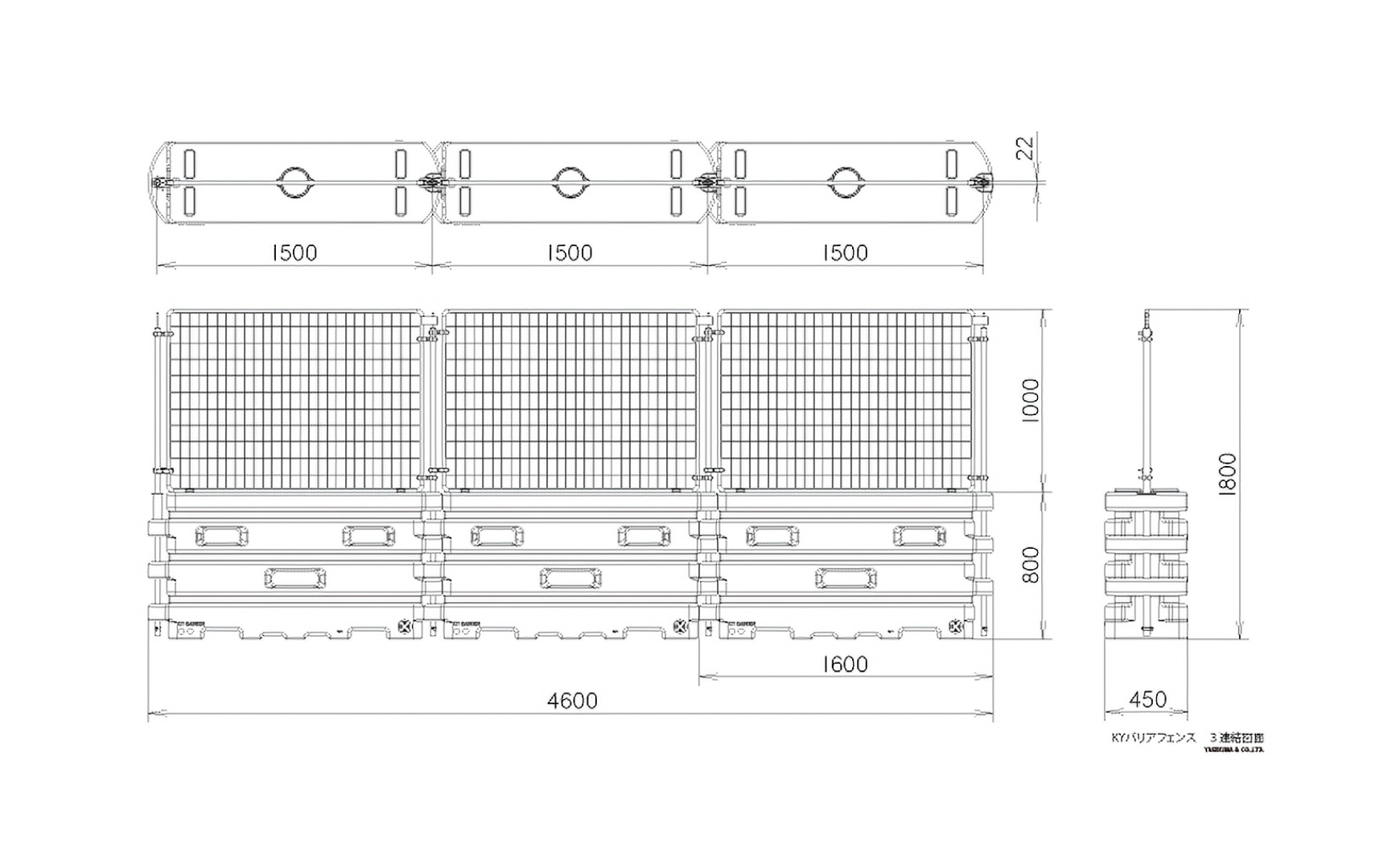

サイズ KYバリアフェンス:L1600×W450×H1800(㎜)
フェンスのみ:L1402×W22×H1000(㎜)
色調 KYバリア 赤・白
給水口径 φ120㎜
重量 KYバリア:36㎏(満水時総重量 … 約406㎏)
フェンス:4.8㎏/枚
フェンス用連結ピン:3.9㎏/本
専用クランプ(ジョイント):約0.2㎏/個
材質 KYバリア:ポリエチレン
フェンス、連結ピン、ジョイント:金属

※製品寸法には若干のばらつきがあります。









使用上のご留意点

  • 設置・解体時は周辺に危険がないかを確認し、手袋を着用して作業してください。
  • 本体を強くぶつけたり落としたりしないでください。
  • 本品の上に乗ったり、座ったり、物を置いたりしないでください。
  • 引火性のある場所での使用はしないでください。
  • 類似の製品と混ぜて使用しないでください。
  • 分解や改造を行わないでください。
  • 振動がある場所など不安定な環境下では使用しないでください。
  • 沿岸部などで使用の際、金属製品にさびが発生する恐れがあります。定期的に点検をしてください。
  • 本製品は仮設用です。常設で使用しないでください。
  • 点検時に異常が認められたときは使用を中止してください。



  • 予告なく製品の仕様を変更する場合があります。









※製品寸法には公差があります。
